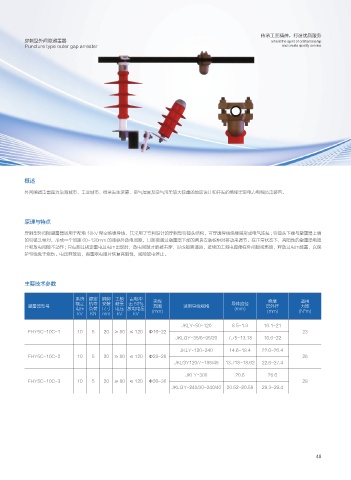

穿刺型外间隙避雷器 Inherit the spirit of craftsmanship
Puncture type outer gap arrester and create quality service

概述

外间隙避雷器是为沿海城市、工业城市、经常发生浓雾、空气湿度及空气污染较大较重的地区设计和开发的绝缘架空电力电缆防雷装置。

原理与特点

穿剌型外间隙避雷器适用于配电 10kV 架空绝缘导线，其采用了专利设计的穿剌型引弧头结构，可穿透导线绝缘层形成电气连接 ; 引弧头下端与避雷器上端
的引弧头相对，形成一个间距 60~130mm 的串联外放电间隙，其距离通过避雷器下部的两块安装板相对移动来调节。在正常状态下，高阻性的避雷器电阻
片和放电间隙不动作 ; 只有超过规定雷电过电压出现时，放电间隙才能被击穿，形成短路通道，接续的工频电弧便在外间隙间燃烧，释放过电压能置，以保
护导线免于烧伤。电压释放后，避雷器电阻片恢复高阻性，间隙放电停止。

主要技术参数

系统 额定 钢脚 工频 雷电冲 夹线 绝缘 适用
额定 抗弯 安装 耐受 击 50% 导体直径
避雷器型号 范围 适用导线规格 层外径 力矩
电压 负荷 尺寸 电压 放电电压 (mm) (mm) (mm) (N*m)
kV KN mm kV kV
JKLY-50~120 8.5~1.3 16.1~21
FHY5C-10C-1 10 5 20 ≥ 80 ≤ 120 Ф16~22 23
JKLGY-35/6~95/20 7.75~13.18 16.6~22

JKLY-120~240 14.6~18.4 22.6~26.4
FHY5C-10C-2 10 5 20 ≥ 80 ≤ 120 Ф22~28 26
JKLGY120/7~185/45 13.718~18.62 22.6~27.4

JKLY-300 20.6 28.6
FHY5C-10C-3 10 5 20 ≥ 80 ≤ 120 Ф26~30 28
JKLGY-240/30~240/40 20.52~20.58 29.3~29.4

48
