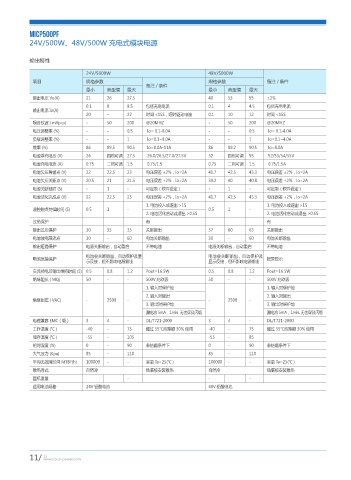

Page 18 - 上海兮索电力科技发展有限公司

MICP500PF
24V/500W、48V/500W 充电式模块电源

输出特性

24V/5000W 48V/5000W
项目 规格参数 规格参数 备注 / 条件
备注 / 条件
最小 典型值 最大 最小 典型值 最大
输出电压 Vo(V) 21 26 27.5 40 53 55 ±2%
0.1 8 8.5 包括充电电流 0.1 4 4.5 包括充电电流
输出电流 Io(A)
20 - 22 时间 <15S，短时驱动电流 0.1 10 12 时间 <15S
噪音纹波 ( mVp-p) - 50 200 @20MHZ - 50 200 @20MHZ
电压调整率 (%) - - 0.5 Io= 0.1-8.0A - - 0.5 Io= 0.1-4.0A
负载调整率 (%) - - 1 Io=0.1~8.0A - - 1 Io=0.1~4.0A
效率 (%) 86 89.5 90.5 Io=8.0A-11A 86 89.2 90.5 Io=8.0A
电池浮充电压 (V) 26 四档可调 27.5 26.0/26.5/27.0/27.5V 52 四档可调 55 52/53/54/55V
电池充电电流 (A) 0.75 二档可调 1.5 0.75/1.5 0.75 二档可调 1.5 0.75/1.5A
电池欠压告警点 (V) 22 22.5 23 电压误差 ±2%，Io=2A 41.7 42.5 43.3 电压误差 ±2%，Io=2A
电池欠压关断点 (V) 20.5 21 21.5 电压误差 +2%．Io=2A 39.2 40 40.8 电压误差 +2%．Io=2A
电池关断延时 (S) - 1 - 可定制（软件设定） - 1 - 可定制（软件设定）
电池活化完成点 (V) 22 22.5 23 电压误差 +2%，Io=2A 41.7 42.5 43.3 电压误差 +2%，Io=2A
1. 电池投入或退出 >1S 1. 电池投入或退出 >1S
遥控触点持续时间 (S) 0.5 1 - 0.5 1 -
2. 电池活化启动或退出 >0.5S 2. 电池活化启动或退出 >0.5S
过热保护 有 有
输出过压保护 30 33 35 关断输出 57 60 63 关断输出
电池放电限流点 30 - 60 电池关断输出 30 - 60 电池关断输出
输出短路保护 电源关断输出，自动重启 不带电池 电源关断输出，自动重启 不带电池
电池会关断输出，自动保护及显 电池会关断输出，自动保护及
电池反接保护 报警显示
示反接，但不影响电源输出 显示反接，但不影响电源输出
交流掉电后输出维持时间 (S) 0.5 0.8 1.2 Pout=16.5W 0.5 0.8 1.2 Pout=16.5W
绝缘阻抗 ( MQ) 50 - - 500V 兆欧表 50 - - 500V 兆欧表
1. 输入对保护地 1. 输入对保护地
2. 输入对输出 2. 输入对输出
绝缘耐压 ( VAC) - 2500 - - 2500 -
3. 输出对保护地 3. 输出对保护地
漏电流 5mA，1min. 无击穿及闪络 漏电流 5mA，1min. 无击穿及闪络
电磁兼容 EMC（级） 3 4 - DL/T721-2000 3 4 - DL/T721-2000
工作温度 (℃ ) -40 - 75 超过 55℃应降额 30% 使用 -40 - 75 超过 55℃应降额 30% 使用
储存温度 (℃ ) -55 - 105 -55 - 85
相对湿度 (%) 0 - 90 非结霜条件下 0 - 90 非结霜条件下
大气压力 (Kpa) 85 - 110 85 - 110
平均无故障时间 MTBF(h) 100000 - - 室温 Ta=25(℃ ) 100000 - - 室温 Ta=25(℃ )
散热方式 自然冷 贴底板安装散热 自然冷 贴底板安装散热
整机重量 - - -
适用电池规格 24V 铅酸电池 48V 铅酸电池
