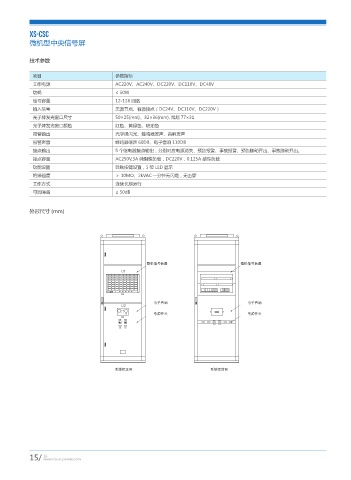

Page 22 - 上海兮索电力科技发展有限公司

XS-CSC
微机型中央信号屏

技术参数

项目 参数指标
工作电源 AC220V、AC240V、DC220V、DC110V、DC48V
功耗 ≤ 50W
信号容量 12-128 回路
输入信号 无源节点、有源接点（DC24V、DC110V、DC220V）
光子牌发光窗口尺寸 50×25(mm)、82×36(mm), 常规 77×31
光子牌发光窗口颜色 红色、黄绿色、琥珀色
报警输出 光字牌闪光、蜂鸣器发声、音响发声
报警声音 蜂鸣器嘀声 60DB、电子音响 110DB
接点输出 5 个继电器接点输出，分别对应电源消失、预告报警、事故报警、预告随动开出、事故随动开出。
接点容量 AC250V,3A 纯阻性负载，DC220V，0.125A 感性负载
功能设置 轻触按键设置，5 位 LED 显示
绝缘强度 ＞ 10MΩ、2kVAC 一分钟无闪络，无击穿
工作方式 连续长期运行
可闻噪音 ≤ 50dB

外形尺寸 (mm)

ॱ఺ζՁᜈᎵ ॱ఺ζՁᜈᎵ
6

ႂߔᮂֽ ႂߔᮂֽ
6
ႂຸधС ႂຸधС
2' 2'

ጆፑ಄ൣ᭦ ጆፑ಄ᐿ᭦

15/ 16 15
