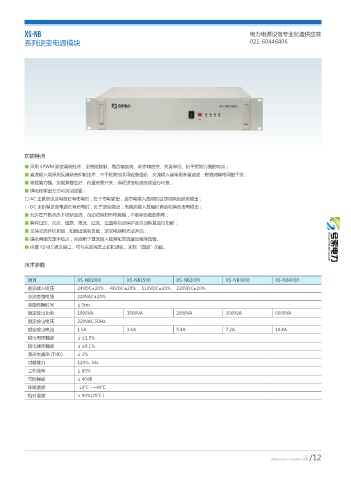

XS-NB 电力电源设备专业制造供应商
系列逆变电源模块 021-60446406
功能特点
■ 采用 SPWM 脉宽调制技术，全智能控制、稳压精度高、动态响应快、失真率低、抗干扰能力强的特点；
■ 直流输入端采用反灌杂音抑制技术，不干扰其他共用设备通讯，交流输入端采用多重滤波，有效消除电网的干扰；
■ 带载能力强、负载兼容性好，内置旁路开关，保证逆变电源连续运行可靠；
■ 供电和输出方式可灵活设置：
□ AC 主供型逆变电源在有市电时，处于市电输出，当市电输入故障时自动切换到逆变输出；
□ DC 主供型逆变电源在有市电时，处于逆变输出，当直流输入故障时自动切换到市电输出；
■ 允许在开机状态下切断直流，自动切换到市电旁路，不影响负载的供电；
■ 具有过压、欠压、短路、限流、过流、过温等自动保护及自动恢复运行功能；
■ 支持交流开机功能，如输出端有负载，逆变电源将无法开启；
■ 提供两组无源干结点，分别用于直流输入故障和交流输出故障告警。
■ 内置 RS485 通讯接口，可与主监控及上位机通讯，实现“四遥”功能。
技术参数
项目 XS-NB1000 XS-NB1500 XS-NB2000 XS-NB3000 XS-NB6000
直流输入电压 24VDC±20% 、48VDC±20% 、110VDC±20% 、220VDC±20%
交流旁路电压 220VAC±20%
旁路转换时间 ≤ 5ms
额定输出功率 1000VA 1500VA 2000VA 3000VA 6000VA
额定输出电压 220VAC,50Hz
额定输出电流 1.5A 3.6A 5.4A 7.2A 10.8A
输出电压精度 ≤ ±1.5%
输出频率精度 ≤ ±0.1%
波形失真率 (THD) ≤ 3%
过载能力 120%, 30s
工作效率 ≥ 85%
可闻噪音 ≤ 40dB
环境温度 -10℃ ~+40℃
相对湿度 ≤ 90%(25℃ )
