XS-CSC 电力电源设备专业制造供应商

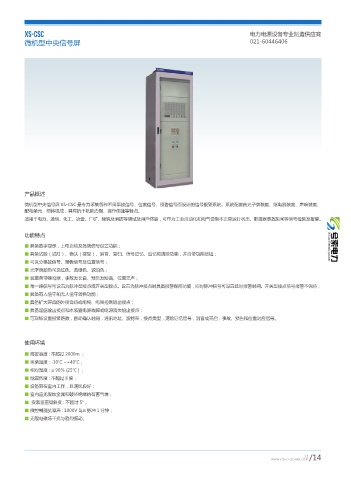

微机型中央信号屏 021-60446406

产品概述
微机型中央信号屏 XS-CSC 是专为采集各种不同事故信号、位置信号、预告信号而设计的信号报警系统。系统配置由光子牌装置、继电器装置、声响装置、
配电单元、柜体组成，具有抗干扰能力强、操作便捷等特点。
适用于电力、通信、化工、冶金、厂矿、建筑及消防等领域及用户终端，可作为工业自动化和电气设备不正常运行状态、断路器事故跳闸等信号检测及报警。

功能特点
■ 具备数字显示，上电自检及各类信号设置功能；
■ 具备试验（试灯）、确认（接受）、消音、复归、信号记忆、追忆和清除功能，并自带功能按钮；
■ 可区分事故信号、预告信号及位置信号；
■ 光字牌颜色可选红色、黄绿色、琥珀色；
■ 装置自带蜂鸣器，事故发长音、预告发短音、位置无声；
■ 每一路信号可设置为脉冲型接点或开关型接点。设置为脉冲接点时具备报警保持功能，同时脉冲信号可设置延时报警时间。开关型接点信号报警不保持；
■ 具备有人值守和无人值守转换功能；
■ 具备扩大声音的外接音响或电铃、电笛控制输出接点；
■ 具备遥信输出接点和本装置电源故障或电源消失输出接点；
■ 可现场设置报警路数，自动确认时间，通讯地址、波特率，接点类型，清除记忆信号，消音或开启，事故、预告和位置对应信号。

使用环境
■ 海拔高度 : 不超过 2000m ；
■ 环境温度 : -10℃ ~+40℃；
■ 相对湿度 : ≤ 90％ (25℃ ) ；
■ 地震烈度 : 不超过 8 度；
■ 设备限在室内工作，且通风良好；
■ 室内应无腐蚀金属和破坏绝缘的有害气体；
■ 安装垂直倾斜度 : 不超过 5°；
■ 微控制器抗噪声 : 1000V 1μs 脉冲 1 分钟；
■ 无强电磁场干扰与剧烈振动。
