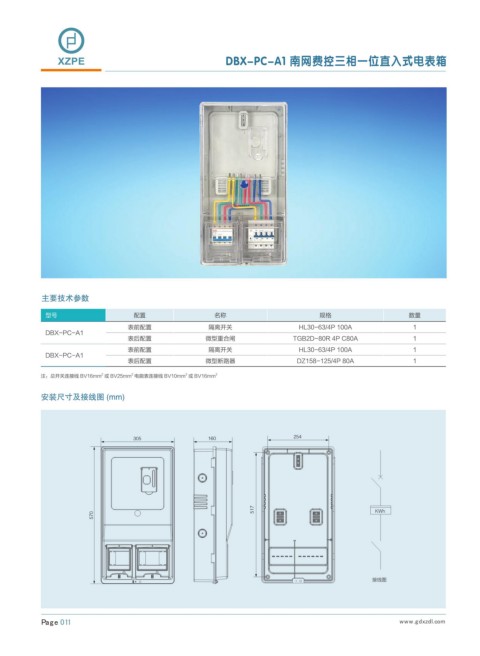

XZPE                                       DBX-PC-A1 南网费控三相一位直入式电表箱




































           主要技术参数

            型号                     配置                  名称                        规格                     数量
                                 表前配置                隔离开关                   HL30-63/4P 100A              1
            DBX-PC-A1
                                 表后配置                微型重合闸                 TGB2D-80R 4P C80A             1
                                 表前配置                隔离开关                   HL30-63/4P 100A              1
            DBX-PC-A1
                                 表后配置                微型断路器                  DZ158-125/4P 80A             1

                                                2
                                  2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
                          2
           安装尺寸及接线图 (mm)














                                                                                               ,8I









                                                                                               接线图
