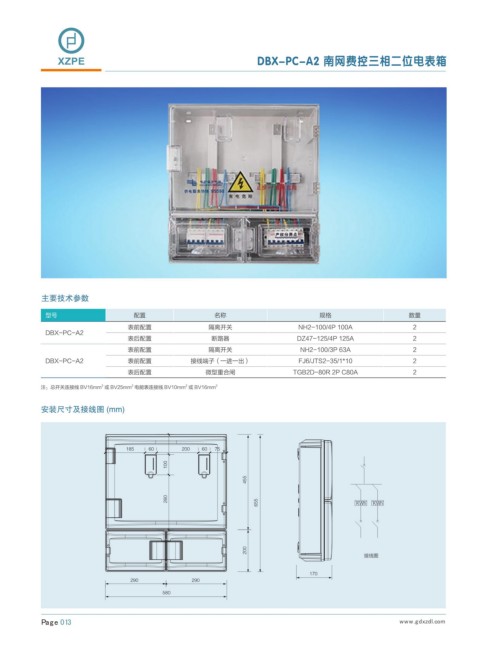

XZPE DBX-PC-A2 南网费控三相二位电表箱

主要技术参数

型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-100/4P 100A 2
DBX-PC-A2
表后配置 断路器 DZ47-125/4P 125A 2
表前配置 隔离开关 NH2-100/3P 63A 2
DBX-PC-A2 表前配置 接线端子（一进一出） FJ6/JTS2-35/1*10 2
表后配置 微型重合闸 TGB2D-80R 2P C80A 2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I ,8I

接线图
