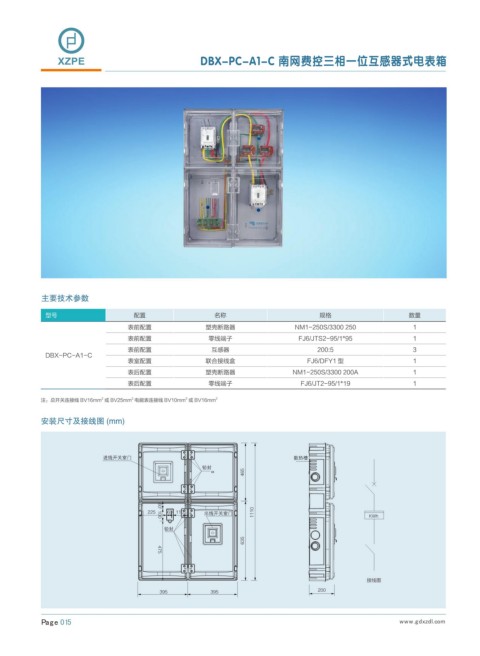

XZPE DBX-PC-A1-C 南网费控三相一位互感器式电表箱

主要技术参数

型号 配置 名称 规格 数量
表前配置 塑壳断路器 NM1-250S/3300 250 1
表前配置 零线端子 FJ6/JTS2-95/1*95 1
表前配置 互感器 200:5 3
DBX-PC-A1-C
表室配置 联合接线盒 FJ6/DFY1 型 1
表后配置 塑壳断路器 NM1-250S/3300 200A 1
表后配置 零线端子 FJ6/JT2-95/1*19 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

䔇㏫ᐬڟა䬔 ᪏☙Ἡ
䧱ᄭ

ܦ㏫ᐬڟა䬔 ,8I

䧱ᄭ

接线图
