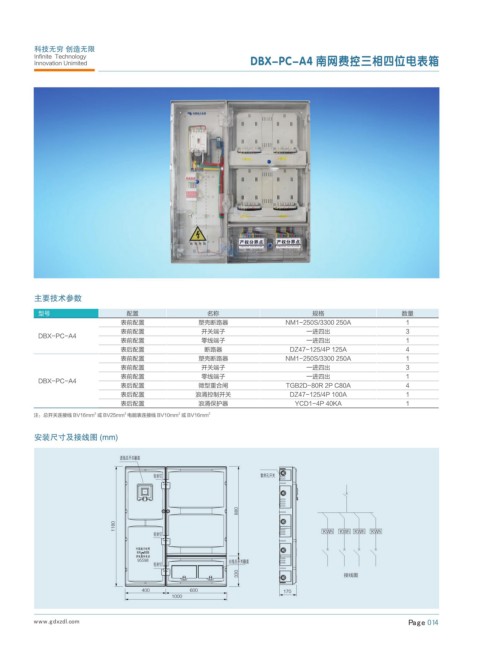

Infinite Technology DBX-PC-A4 南网费控三相四位电表箱
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
表前配置 塑壳断路器 NM1-250S/3300 250A 1
表前配置 开关端子 一进四出 3
DBX-PC-A4
表前配置 零线端子 一进四出 1
表后配置 断路器 DZ47-125/4P 125A 4
表前配置 塑壳断路器 NM1-250S/3300 250A 1
表前配置 开关端子 一进四出 3
表前配置 零线端子 一进四出 1
DBX-PC-A4
表后配置 微型重合闸 TGB2D-80R 2P C80A 4
表后配置 浪涌控制开关 DZ47-125/4P 100A 1
表后配置 浪涌保护器 YCD1-4P 40KA 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

䔇㏫ᕧᐬڟ㔧Ⰲ
䧱ᄭ䦵 ᪏☙ႀᐬڟ

䧱ᄭ䦵 ,8I ,8I ,8I ,8I

ܦ㏫ᕧᐬڟ㔧Ⰲ
䧱ᄭ䦵
接线图
