Page 21 - 广东西正电力设备有限公司

科技无穷 创造无限

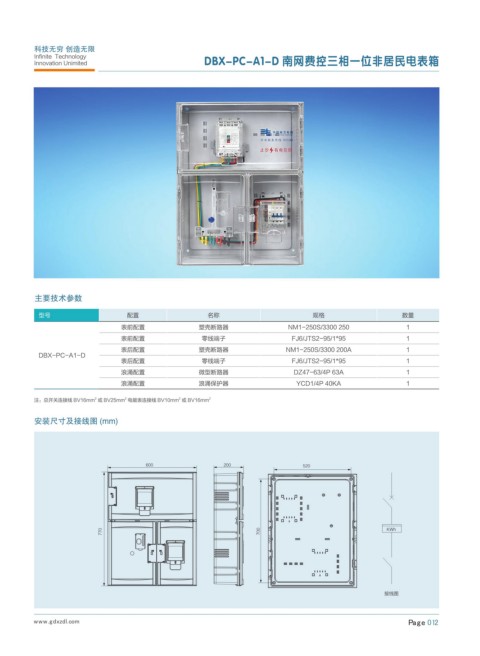

Infinite Technology DBX-PC-A1-D 南网费控三相一位非居民电表箱
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
表前配置 塑壳断路器 NM1-250S/3300 250 1
表前配置 零线端子 FJ6/JTS2-95/1*95 1
表后配置 塑壳断路器 NM1-250S/3300 200A 1
DBX-PC-A1-D
表后配置 零线端子 FJ6/JTS2-95/1*95 1
浪涌配置 微型断路器 DZ47-63/4P 63A 1
浪涌配置 浪涌保护器 YCD1/4P 40KA 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I

接线图

΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ ͮ͝ʹͲḤ̽̾̿
