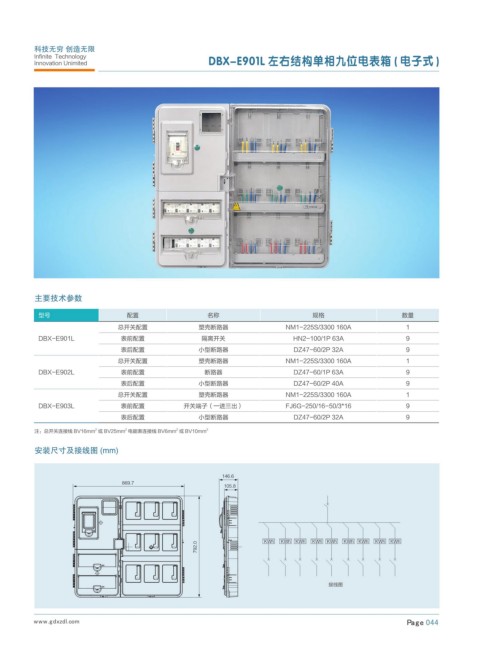

          Infinite  Technology                       DBX-E901L 左右结构单相九位电表箱 ( 电子式 )
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                               总开关配置               塑壳断路器                 NM1-225S/3300 160A            1
           DBX-E901L           表前配置                 隔离开关                   HN2-100/1P 63A              9
                               表后配置                小型断路器                   DZ47-60/2P 32A              9
                               总开关配置               塑壳断路器                 NM1-225S/3300 160A            1
           DBX-E902L           表前配置                 断路器                    DZ47-60/1P 63A              9
                               表后配置                小型断路器                   DZ47-60/2P 40A              9
                               总开关配置               塑壳断路器                 NM1-225S/3300 160A            1
           DBX-E903L           表前配置            开关端子（一进三出）                FJ6G-250/16-50/3*16           9
                               表后配置                小型断路器                   DZ47-60/2P 32A              9
                                             2
                                2
                         2
          注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
          安装尺寸及接线图 (mm)










                                                                   ,8I  ,8I ,8I  ,8I ,8I  ,8I ,8I  ,8I  ,8I





                                                                                    接线图
