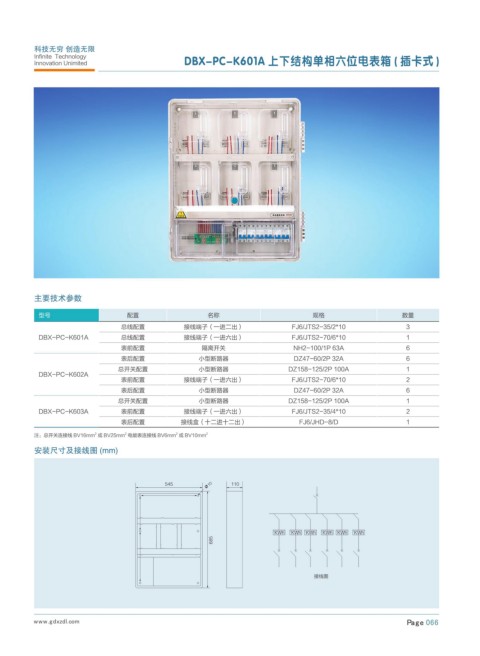

Infinite Technology DBX-PC-K601A 上下结构单相六位电表箱 ( 插卡式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总线配置 接线端子（一进二出） FJ6/JTS2-35/2*10 3
DBX-PC-K601A 总线配置 接线端子（一进六出） FJ6/JTS2-70/6*10 1
表前配置 隔离开关 NH2-100/1P 63A 6
表后配置 小型断路器 DZ47-60/2P 32A 6
总开关配置 小型断路器 DZ158-125/2P 100A 1
DBX-PC-K602A
表前配置 接线端子（一进六出） FJ6/JTS2-70/6*10 2
表后配置 小型断路器 DZ47-60/2P 32A 6
总开关配置 小型断路器 DZ158-125/2P 100A 1
DBX-PC-K603A 表前配置 接线端子（一进六出） FJ6/JTS2-35/4*10 2
表后配置 接线盒（十二进十二出） FJ6/JHD-8/D 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图
