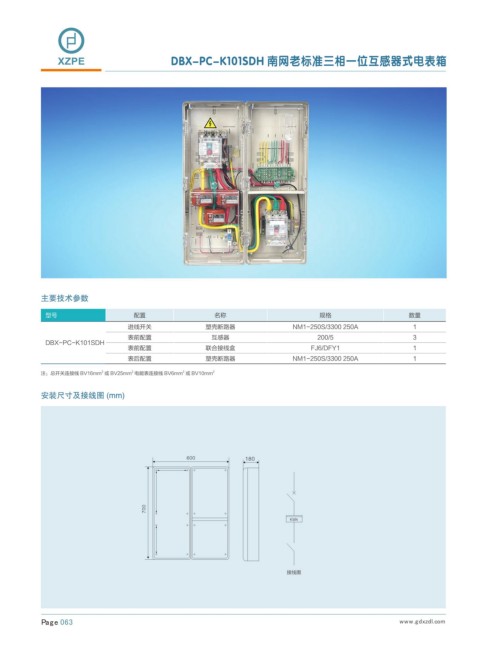

XZPE DBX-PC-K101SDH 南网老标准三相一位互感器式电表箱

主要技术参数

型号 配置 名称 规格 数量
进线开关 塑壳断路器 NM1-250S/3300 250A 1
表前配置 互感器 200/5 3
DBX-PC-K101SDH
表前配置 联合接线盒 FJ6/DFY1 1
表后配置 塑壳断路器 NM1-250S/3300 250A 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I

œ
接线图
