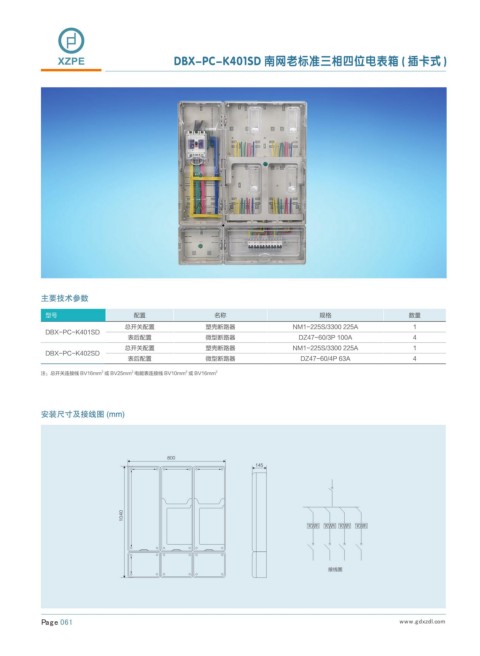

XZPE DBX-PC-K401SD 南网老标准三相四位电表箱 ( 插卡式 )

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K401SD
表后配置 微型断路器 DZ47-60/3P 100A 4
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K402SD
表后配置 微型断路器 DZ47-60/4P 63A 4
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2

安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

接线图
