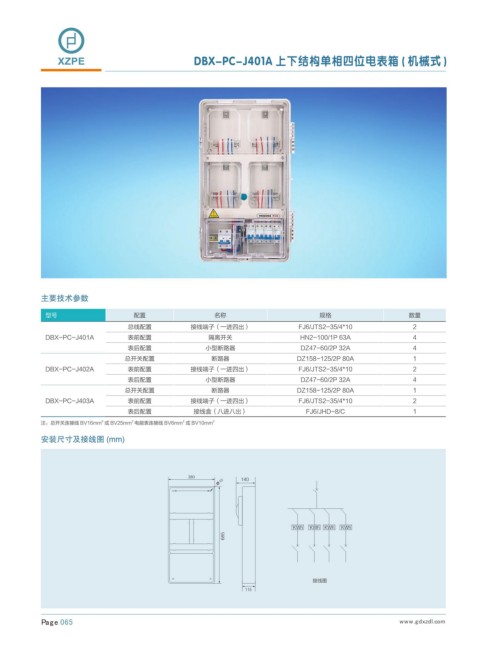

XZPE DBX-PC-J401A 上下结构单相四位电表箱 ( 机械式 )

主要技术参数

型号 配置 名称 规格 数量
总线配置 接线端子（一进四出） FJ6/JTS2-35/4*10 2
DBX-PC-J401A 表前配置 隔离开关 HN2-100/1P 63A 4
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 断路器 DZ158-125/2P 80A 1
DBX-PC-J402A 表前配置 接线端子（一进四出） FJ6/JTS2-35/4*10 2
表后配置 小型断路器 DZ47-60/2P 32A 4
总开关配置 断路器 DZ158-125/2P 80A 1
DBX-PC-J403A 表前配置 接线端子（一进四出） FJ6/JTS2-35/4*10 2
表后配置 接线盒（八进八出） FJ6/JHD-8/C 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

接线图

ͮ͝ʹͲḤ̽̓͂ ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ
