低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

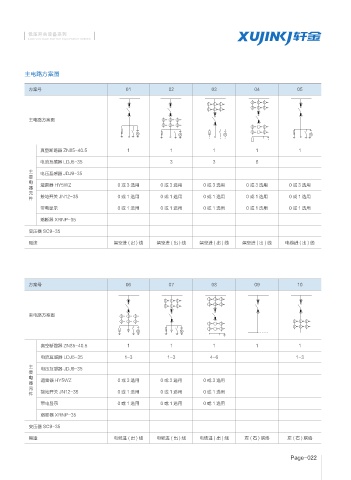

主电路方案图
方案号 01 02 03 04 05
主电路方案图
真空断路器 ZN85-40.5 1 1 1 1 1
电流互感器 LDJ5-35 3 3 6
主 电压互感器 JDJ9-35
要
电
器 避雷器 HY5WZ 0或3 选用 0或3 选用 0或3 选用 0或3 选用 0或3 选用
元
件 接地开关 JN12-35 0或1选用 0或1选用 0或1选用 0或1选用 0或1选用
带电显示 0或1选用 0或1选用 0或1选用 0或1选用 0或1选用
熔断器 XRNP-35
变压器 SC9-35
用途 架空进(出)线 架空进(出)线 架空进(出)线 架空进(出)线 电缆进(出)线
方案号 06 07 08 09 10
主电路方案图
真空断路器 ZN85-40.5 1 1 1 1 1
电流互感器 LDJ5-35 1-3 1-3 4-6 1-3
主 电压互感器 JDJ9-35
要
电 避雷器 HY5WZ 0或3 选用 0或3 选用 0或3 选用
器
元
件 接地开关 JN12-35 0或1选用 0或1选用 0或1选用
带电显示 0或1选用 0或1选用 0或1选用
熔断器 XRNP-35
变压器 SC9-35
用途 电缆进(出)线 电缆进(出)线 电缆进(出)线 左(右)联络 左(右)联络
Page-022
