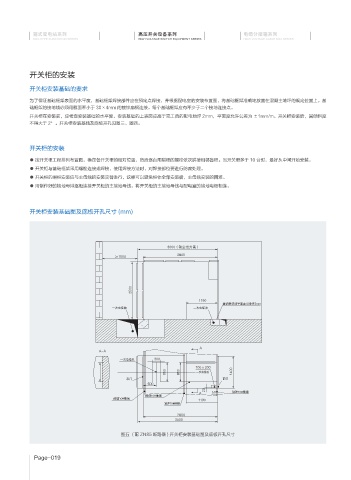

Page 26 - 广东轩金科技有限公司
P. 26

箱式变电站系列                              高压开关设备系列                            电缆分接箱系列
            BOX-TYPE SUBSTATION SERIES           HIGH VOLTAGE SWITCH EQUIPMENT SERIES  HIGH VOLTAGE CABLE BOX SERIES





           开关柜的安装

           开关柜安装基础的要求

           为了保证基础框架表面的水平度,基础框架焊接部件应在预定点焊接,并根据配电室的安装布置图,将基础框架准确地放置在混凝土地坪的规定位置上。基
           础框架的接地线必须用截面不小于 30×4mm 的镀锌扁钢连接。每个基础框架应有不少于二个接地连接点。
           开关柜在安装前,应检查安装基础的水平度。安装基础的上表面应高于完工后的配电地坪 2mm,平面度允许公差为 ±1mm/m。开关柜安装后,其倾斜度
           不得大于 2°。开关柜安装基础及底板开孔见图三、图四。



           开关柜的安装

           ● 按开关柜工程排列布置图,确定各开关柜的相对位置,然后逐台用拼柜的螺栓依次拼接相邻各柜。当开关柜多于 10 台时,最好从中间开始安装。
           ● 开关柜与基础框架采用螺栓连接或焊接,使用焊接方法时,对焊接部位要进行防腐处理。
           ● 开关柜的拼柜安装应与主母线的安装交替进行,这样可以避免柜体全部安装后,主母线安装的困难。
           ● 用制作好的接地母排逐柜连接开关柜的主接地母线。将开关柜的主接地母线与配电室的接地电极相连。




           开关柜安装基础图及底板开孔尺寸 (mm)






                                                           3000(架空出方案)
                                                              2800
                                         ≥1500




                                              2500

                                                                     1190
                                                                              基础框架顶平面高出地坪2mm
                                        一次电缆钩                       二次电缆沟






                                                                      A
                                   A-A
                                          一次电缆孔       300
                                                                    100×200
                                                          850  850  二次电缆孔        1400
                                            后门                                前门
                                                    500
                                                                       20
                                                                      A   50     预理10#槽钢
                                                   预理10#槽钢
                                        预理10#槽钢                      1190
                                                          预理10#槽钢
                                                              2800
                                                             3000

                                           图五  ( 配 ZN85 断路器 ) 开关柜安装基础图及底板开孔尺寸
