ZN85-40.5 真空断路器电气原理图

贮能回路 合闸回路 跳闸回路 低电压脱扣 过流 过流

A 相 C 相

24 25 26 4 20 30 3 5 7 9 8 23 28 11 29 6 43 32 12

3 2 4
83 11 71 41 51 61 63 23 53 21 43 73 81
7 6 8 9 QF
S1 84 12 72 42 52 62 64 24 54 22 44 74 82
10
1 34
MQ QF Y1 Y4 Y5
2 33
HQ TQ

34 35 36 45 14 49 31 13 15 17 19 18 33 38 21 22 28 16 44 42 2

HQ 合闸脱扣器 S1 储能位置辅助开关 MO 储能电机
TQ 分闸脱扣器 QF 断路器辅助开关
Y1 低压脱扣器 Y4、Y5 过流线圈
注：Y1、Y4、Y5、TQ为可选件；TQ可且只选一，常配为TQ

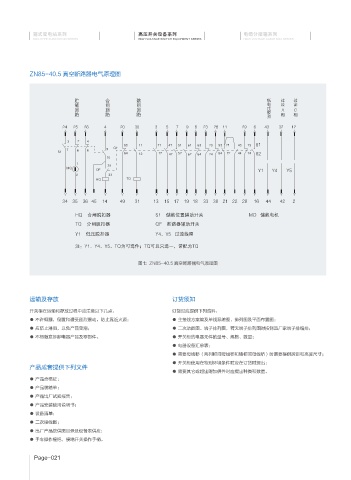

图七 ZN85-40.5 真空断路器电气原理图

运输及存放 订货须知
开关柜在运输和存放过程中应注意以下几点： 订货时应提供下列资料：
● 不许倾翻，倒置和遭受剧烈震动，防止靠近火源； ● 主接线方案编及单线系统图、排列图及平面布置图；
● 应防止淋雨，以免产品受潮； ● 二次功能图、端子排列图，若无端子排列图时按制造厂家端子排编排；
● 不得随意拆卸电器产品及零部件。 ● 开关柜的电器元件的型号、规格、数量；
● 电器设备汇总表；
● 需要母线桥（两列柜间母线桥和墙柜间母线桥）时需要提供跨距和高度尺寸；
● 开关柜使用在特别环境条件时应在订货时提出；
产品成套提供下列文件
● 需要其它或超出附加供件时应提出种类和数量。
● 产品合格证；
● 产品装箱单；
● 产品出厂试验报告；
● 产品安装使用说明书；
● 设备清单；
● 二次接线图；
● 出厂产品按供图目录及设备表供应；
● 手车操作摇把，接地开关操作手柄。
