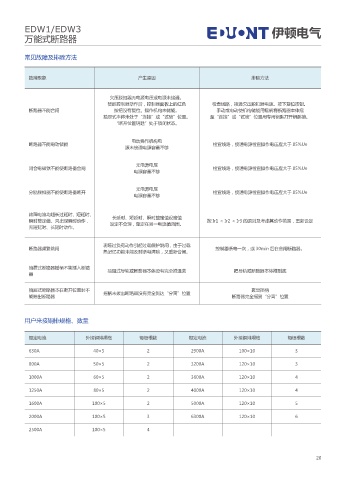

EDW1/EDW3                                                                           伊顿电气
          万能式断路器



          常见故障及排除方法


           故障现象                                  产生原因                                   排除方法


                                       欠压脱扣器无电源电压或电源未接通。
                                      智能控制器动作后,控制器面板上的红色                  检查线路,接通欠压脱扣器电源。按下复位按钮。
           断路器不能合闸                      按钮没有复位。操作机构未储能。                     手动或电动使机构储能用摇柄将断路器本体摇
                                     抽屉式本体未处于“连接”或“试验”位置。                至“连接”或“试验”位置用专用钥匙打开钥匙锁。
                                        “断开位置钥匙”处于锁闭状态。


                                              电动操作机构电
           断路器不能电动储能                                                      检查线路,接通电源检查操作电压应大于 85%Ue
                                            源未接通电源容量不够

                                                无电源电压
           闭合电磁铁不能使断路器合闸                                                  检查线路,接通电源检查操作电压应大于 85%Ue
                                               电源容量不够

                                                无电源电压
           分励脱扣器不能使断路器断开                                                  检查线路,接通电源检查操作电压应大于 85%Ue
                                               电源容量不够

           故障电流均超长过延时、短延时、
           瞬时整定值、只出现瞬时动作,               长延时、短延时、瞬时整定值设定值                按 Ir1 < Ir2 < Ir3 的原则及考虑其动作范围,重新设定
           无短延时、长延时动作。                 设定不合理,整定在同一电流值范围。


                                     现场过负荷动作引起过载保护跳闸,由于过载
           断路器频繁跳闸                                                         控制器断电一次,或 30min 后在合闸断路器。
                                     热记忆功能未能及时断电清除,又重新合闸。

           抽屉式断路器摇柄不能插入断路             抽屉式导轨或断路器本体没有完全推进去                          把导轨或断路器本体推到底
           器


           抽屉式断路器本在断开位置时不                                                               拔出摇柄
           能抽出断路器                    摇柄未拔出断路器没有完全到达“分离”位置                        断路器完全摇到“分离”位置



          用户来接铜排规格、数量


           额定电流                外接铜排规格            每极根数             额定电流            外接铜排规格            每极根数

           630A                  40×5               2              2900A           100×10              3

           800A                  50×5               2              3200A           120×10              3
           1000A                 60×5               2              3600A           120×10              4

           1250A                 80×5               2              4000A           120×10              4

           1600A                 100×5              2              5000A           120×10              5

           2000A                 100×5              3              6300A           120×10              6

           2500A                 100×5              4
