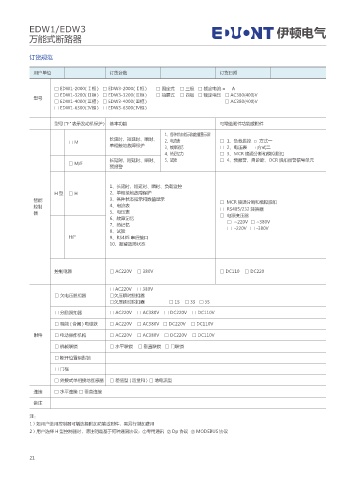

EDW1/EDW3                                                                            伊顿电气
           万能式断路器



           订货规范

             用户单位                      订货台数                                  订货日期

                    □ EDW1-2000( Ⅰ框 )   □ EDW3-2000( Ⅰ框 )       □ 固定式    □ 三极   □ 额定电流 =     A
                    □ EDW1-3200( Ⅱ框 )   □ EDW3-3200( Ⅱ框 )       □ 抽屉式    □ 四极   □ 额定电压   □ AC380(400)V
             型号
                    □ EDW1-4000( Ⅲ框 )   □ EDW3-4000( Ⅲ框 )                                                            □ AC380(400)V
                    □ EDW1-6300( Ⅳ框 )   □ EDW3-6300( Ⅳ框 )

                    型号 ("F" 表示发动机保护 )  基本功能                                  可增选附件功能或附件
                                                          1、各种状态指示和数值显示屏
                                       长延时、短延时、瞬时、
                         □ M                              2、电流表              □  1、负载监控  □  方式一
                                       单相接地故障保护           3、故障记忆             □  2、电压表      □方式二
                                                          4、热记忆力             □  3、MCR 接通分断和模拟脱扣
                                       长延时、短延时、瞬时、        5、试验               □  4、预报警、自诊断、OCR 脱扣报警信号单元
                         □ M/F
                                       预报警

                                       1、长延时、短延时、瞬时、负载监控
                    H型   □ H           2、单相接地故障保护
             智能                        3、各种状态指示和数值显示                         □  MCR 接通分断和模拟脱扣
             控制                        4、电流表                                 □  RS485/232 转换器
             器                         5、电压表                                 □  电源变压器
                                       6、故障记忆
                                       7、热记忆                                       □  ~220V  □ ~380V
                                       8、试验                                        □  -220V   □ -380V
                         H/F           9、RS485 串行接口
                                       10、报警故障状态




                    控制电源               □ AC220V    □ 380V                    □ DC110    □ DC220


                                       □ AC220V    □ 380V
                    □ 欠电压脱扣器           □欠压瞬时脱扣器
                                       □欠压延时脱扣器                   □ 1S    □ 3S   □ 5S
                    □ 分励脱扣器            □ AC220V    □ AC380V    □ DC220V    □ DC110V

                    □ 释能 ( 合闸 ) 电磁铁    □ AC220V    □ AC380V   □ DC220V    □ DC110V
             附件     □ 电动操作机构           □ AC220V    □ AC380V    □ DC220V    □ DC110V

                    □ 机械联锁             □ 水平联锁    □ 垂直联锁   □ 门联锁
                    □ 断开位置钥匙锁

                    □ 门框
                    □ 外接式单相接地互感器       □ 差值型 ( 适量和 ) □ 地电流型

             连接     □ 水平连接 □ 垂直连接
             备注

           注:
           1)如用户选用控制器可增选择附加功能或附件,需另行增加费用
           2)用户选择 H 型控制器时,请注明是基于何种通讯协议;①专用通讯  ② Dp 协议  ③ MODEBUS 协议




           21
