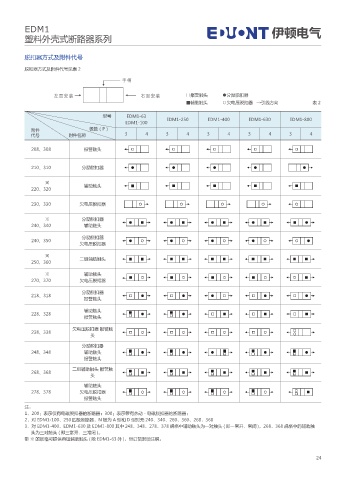

EDM1                                                                                伊顿电气
          塑料外壳式断路器系列



          脱扣器方式及附件代号
          脱扣器方式及附件代号见表 2




                                                                 □报警触头       ●分励脱扣器
                                                                 ■辅助触头       ○欠电压脱扣器 →引线方向                   表2

                                                                    型号  EDM1-63
                                                  EDM1-100  EDM1-250    EDM1-400       EDM1-630      EDM1-800
                                                         极数(P)
            附件
            代号                 附件名称          3     4      3      4      3      4      3      4       3      4
            208、308           报警触头


            210、310          分励脱扣器


                       ※      辅助触头
            220、320

            230、330         欠电压脱扣器

                       ※     分励脱扣器
            240、340           辅助触头
                             分励脱扣器
            240、350
                            欠电压脱扣器
                       ※
            250、360         二组辅助触头
                       ※      辅助触头
            270、370         欠电压脱扣器
                             分励脱扣器
            218、318
                              报警触头
                              辅助触头
            228、328
                              报警触头
                          欠电压脱扣器 报警触
            238、338
                                头
                             分励脱扣器
            248、348           辅助触头
                              报警触头

                          二组辅助触头 报警触
            268、368
                                头
                              辅助触头
            278、378         欠电压脱扣器
                              报警触头
          注:
          1、200:表示仅有电磁脱扣器的断路器;300:表示带有热动 - 电磁脱扣器的断路器;
          2、对 EDM1-100、250 四极断路器,N 极为 A 型和 D 型时无 240、340、260、360、268、368
          3、对 EDM1-400、EDM1-630 及 EDM1-800 其中 248、348、278、378 规格中辅助触头为一对触头 ( 即一常开、常闭 ),268、368 规格中的辅助触
               头为三对触头 ( 即三常开、三常闭 )。
          带 ※ 的规格可提供两组辅助触头 ( 除 EDM1-63 外 ),但订货时须注明。
