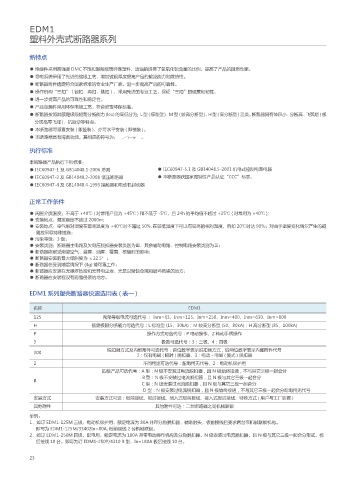

EDM1
塑料外壳式断路器系列

新特点
● 绝缘件采用高强度 DMC 不饱和聚酯玻璃纤维塑料，适当的提高了氢氧化铝含量的比例，提高了产品的阻燃性能。
● 导电系统采用了先进的镀银工艺，增加镀银厚度提高产品的载流能力和散热性。
● 断路器附件选定符合国家标准的专业生产厂家。进一步提高产品的可靠性。
● 操作机构“三扣”（锁扣、再扣、跳扣），采用先进的专业工艺，保证“三扣”的硬度和韧性，
● 进一步提高产品的可靠性和稳定性。
● 产品金属件采用环保电镀工艺，符合欧盟环保标准。
● 断路器按照其额定极限短路分断能力 (lcu) 的高低分为 ： L型(标准型)、 M 型 ( 较高分断型 )、 H型(高分断型)三类。 断路器具有体积小、 分断高、 飞弧短 ( 部
分规格零飞弧 )、抗振动等特点。
● 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
● 本断路器具有隔离功能，其相应的符号为： 。

执行标准
本断路器产品执行下列标准：
● IEC60947-1 及 GB14048.1-2006 总则 ● IEC60947-5.1 及 GB14048.5-2001 机电式控制电路电器
● IEC60947-2 及 GB14048.2-2008 低压断路器 ● 本断路器获国家强制性产品认证“CCC”标志。
● IEC60947-4 及 GB14048.4-1993 接触器和电动机起动器

正常工作条件

● 周围介质温度：不高于 +40℃ ( 对常用产品为 +45℃ ) 和不低于 -5℃，且 24h 的平均值不超过 +35℃ ( 对常用为 +40℃ );
● 安装地点：海拔高度不超过 2000m;
● 安装地点：空气相对湿度在最高温度为 +40℃时不超过 50%, 在较低温度下可以有较高的相对湿度，例如 20℃时达 90%；对由于温度变化偶尔产生的凝
露应采取特殊措施；
● 污染等级：3级；
● 安装类别：断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
● 断路器能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
● 断路器安装的最大倾斜度为 ±22.5°；
● 断路器在受到地震情况下 (4g) 能可靠工作；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
● 断路器应安装在没有雨雪侵袭的地方。

EDM1 系列塑壳断路器快速选用表 ( 表一 )

名称 EDM1
125 壳架等级电流可选代号 ： Inm=63、Inm=125、Inm=250、Inm=400、Inm=630、Inm=800
H 额定极限分断能力可选代号：L 标准型 (15、30kA)；M 较高分断型 (50、80kA)；H 高分断型 (85、100kA)
P 操作方式可选代号：P 电动操作、Z 转动手柄操作
3 极数可选代号：3：三极、4：四极
脱扣器方式及内部附件可选代号：首位数字表示脱扣器方式，后两位数字表示内部附件代号
300 2：仅有电磁 ( 瞬时 ) 脱扣器、3：电动 - 电磁 ( 复式 ) 脱扣器
2 不同用途可选代号：配电用无代号、2：电动机保护用
四极产品可选代号：A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分
B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分
B
C 型：N 极安装过点流脱扣器，且 N 极与其它三极一起合分
D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分配电用无代号
安装方式 安装方式可选：板前接线、板后接线、插入式板前接线、接入式板后接线、特殊方式 ( 用户与工厂协商 )
其他附件 其他附件可选：二台断路器之间机械联锁
举例：
1、如订 EDM1-125M 三极，电动机保护用，额定电流为 80A 并带分励脱扣器、辅助触头，板前接线且要求两台带机械联锁机构。
即写为 EDM1-125M/33402In=80A, 板前接线 2 台机械联锁。
2、如订 EDM1-250M 四极，配电用，额定电流为 180A 并带电动操作机构及分励脱扣器，N 极安装过电流脱扣器，且 N 极与其它三极一起合分形式。板
后接线 10 台。即写为订 EDM1-250P/4310 B 型，In=180A 板后接线 10 台。

23
