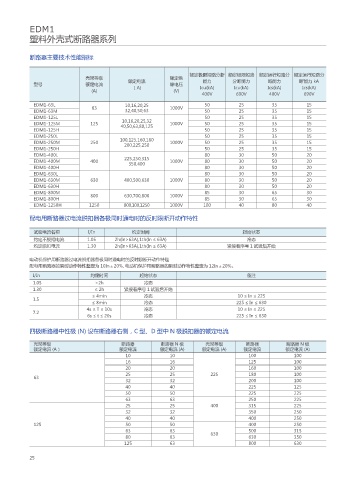

P. 32

EDM1
           塑料外壳式断路器系列



           断路器主要技术性能指标

                                                                  额定极限短路分断 额定极限短路         额定运行短路分 额定运行短路分
                              壳架等级           额定电流          额定绝         能力        分断能力
             型号               额定电流             (A)         缘电压        Icu(kA)                断能力        断能力 kA
                                (A)                          (V)                  Icu(kA)    Ics(kA)     Ics(kA)
                                                                      400V        690V        400V        690V
             EDM1-63L                       10,16,20,25                50          25          35         15
             EDM1-63M            63         32,40,50,63    1000V       50          25          35         15
             EDM1-125L                                                 50          25          35         15
                                           10,16,20,25,32
             EDM1-125M          125        40,50,63,80,125  1000V      50          25          35         15
             EDM1-125H                                                 50          25          35         15
             EDM1-250L                                                 50          25          35         15
             EDM1-250M          250       100,125,160,180  1000V       50          25          35         15
                                            200,225,250
             EDM1-250H                                                 50          25          35         15
             EDM1-400L                                                 80          30          50         20
             EDM1-400M          400         225,250,315    1000V       80          30          50         20
                                             350,400
             EDM1-400H                                                 80          30          50         20
             EDM1-630L                                                 80          30          50         20
             EDM1-630M          630         400,500,630    1000V       80          30          50         20
             EDM1-630H                                                 80          30          50         20
             EDM1-800M          800         630,700,800    1000V       85          30          65         30
             EDM1-800H                                                 85          30          65         30
             EDM1-1250H         1250        800,100,1250   1000V       100         40          80         40

           配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性

             试验电流名称            I/In           约定时间                                   起始状态
             约定不脱扣电流           1.05      2h(In>63A),1th(In ≤ 63A)                     冷态
             约定脱扣电流            1.30      2h(In>63A),1th(In ≤ 63A)              紧接着序号 1 试验后开始

           电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特陛
           配电用断路器的瞬时动作特性整定为 10In±20%, 电动机保护用断路器的瞬时动作特性整定为 12In±20%。
            I/In                约定时间             起始状态                                 备注
            1.05                  >2h              冷态
            1.30                  ≤ 2h      紧接着序号 1 试验后开始
                                 ≤ 4min            冷态                              10 ≤ In ≤ 225
            1.5
                                 ≤ 8min            冷态                             225 ≤ In ≤ 630
                               4s≤T≤10s            冷态                              10 ≤ In ≤ 225
            7.2
                               6s≤t≤20s            冷态                             225 ≤ In ≤ 630
           四极断路器中性极 (N) 设在断路器右侧,C 型、D 型中 N 极脱扣器的额定电流

             壳架等级                          断路器          断路器 N 极         壳架等级          断路器          断路器 N 极
             额定电流 (A)                     额定电流          额定电流 (A)       额定电流 (A)      额定电流          额定电流 (A)
                                            10             10                          100            100
                                            16             16                          125            100
                                            20             20                          160            100
                                            25             25            225           180            100
             63
                                            32             32                          200            100
                                            40             40                          225            125
                                            50             50                          225            225
                                            63             63                          250            225
                                            25             25            400           315            225
                                            32             32                          350            250
                                            40             40                          400            250
             125                            50             50                          400            250
                                            63             63                          500            315
                                            80             63            630           630            350
                                            125            63                          800            630

           25
