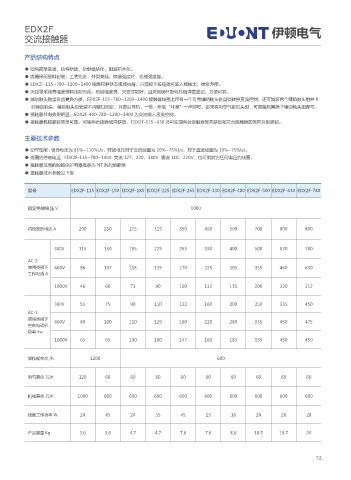

EDX2F 伊顿电气
交流接触器

产品结构特点
● 结构简单紧凑，独特新颖，功能模块化，组装积木化。
● 线圈采用塑料封装，工艺先进，外型美观，绝缘强度好，机械强度高。
● EDX2F-115~780~1200~1400 线圈和静铁芯组成抽屉，只需按下按钮就可装入或抽出，维修方便。
● 灭弧罩采用高强度塑料压制而成，机械强度高，灭弧性能好，且采用锁杆旋转压缩弹簧固定，方便可靠。
● 辅助触头数量多且更换方便，EDX2F-115~780~1200~1400 接触器线圈上带有一个专用辅助触头供自锁转换直流控制，还可加装两个辅助触头组共 8
对辅助触头，辅助触头组安装不用螺钉固定，只要沿导轨，一推，听到“咔嚓”一声即可。如果需用空气延时头时，可直接用其换下辅助触头组即可。
● 接触器节电效果明显。EDX2F-400-780~1200~1400 为交流输入直流控制。
● 接触器机械联锁简单可靠，可使两台接器横向联锁，EDX2F-115~630 还可实现两台接触器竖向联锁和三台接触器的竖向互相联锁。

主要技术参数

● 动作性能 : 吸合电压为 85%~110%Us，释放电压对于交流线圈为 20%~75%Us，对于直流线圈为 10%~75%Us。
● 线圈的控制电压 : EDX2F-115~780~1400 交流 127，220，380V 直流 110，220V，也可供其它任何电压的线圈。
● 接触器适用的短路保护电器推荐为 NT 系列熔断器
● 接触器技术参数见下表

型号 EDX2F-115 EDX2F-150 EDX2F-185 EDX2F-225 EDX2F-265 EDX2F-330 EDX2F-400 EDX2F-500 EDX2F-630 EDX2F-780

额定绝缘电压 V 1000

约定发热电流 A 200 250 275 315 350 450 500 700 800 800

380V 115 150 185 225 265 330 400 500 630 780

AC-3
使用类别下 660V 86 107 118 135 170 225 305 355 460 630
工作电流 A

1000V 46 60 71 90 100 132 115 200 320 312

380V 55 75 90 110 132 160 200 250 335 450
AC-3
使用类别下 660V 80 100 110 129 160 220 280 335 450 475
控制电动机
功率 Kw
1000V 65 65 100 100 147 160 185 335 450 450

操作频率次 /h 1200 600

电气寿命 万次 120 60 60 60 60 60 60 60 60 60

机械寿命 万次 1000 600 600 600 600 600 600 600 600 600

线圈工作功率 W 24 45 24 55 45 13 16 24 26 28

产品重量 Kg 3.6 3.6 4.7 4.7 7.6 7.6 8.6 10.5 16.7 24
