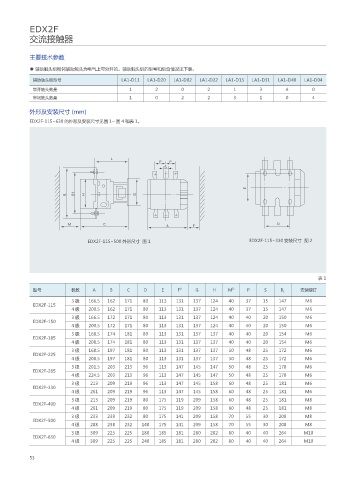

Page 60 - 伊顿电气(天津)有限公司

EDX2F
交流接触器

主要技术参数
● 辅助触头组相邻辅助触头为电气上可分开的。辅助触头组的型号和组合情况见下表。

辅助触头组型号 LA1-D11 LA1-D20 LA1-D02 LA1-D22 LA1-D13 LA1-D31 LA1-D40 LA1-D04
常开触头数量 1 2 0 2 1 3 4 0
常闭触头数量 1 0 2 2 3 1 0 4

外形及安装尺寸 (mm)

EDX2F-115~630 的外形及安装尺寸见图 1~ 图 4 和表 1。

L
P P
S

E
B B1 H G

M C A F D

EDX2F-115~500 外形尺寸 图 1 EDX2F-115~330 安装尺寸 图 2

表1

型号 极数 A B C D E F 2) G H M 1) P S B 1 安装螺钉
3极 166.5 162 171 80 113 131 137 124 40 37 15 147 M6
EDX2F-115
4极 200.5 162 171 80 113 131 137 124 40 37 15 147 M6
3 极 166.5 172 171 80 113 131 137 124 40 40 20 150 M6
EDX2F-150
4极 200.5 172 171 80 113 131 137 124 40 40 20 150 M6
3极 168.5 174 181 80 113 131 137 137 40 40 20 154 M6
EDX2F-185
4极 208.5 174 181 80 113 131 137 137 40 40 20 154 M6
3极 168.5 197 181 80 113 131 137 137 50 48 25 172 M6
EDX2F-225
4极 208.5 197 181 80 113 131 137 137 50 48 25 172 M6
3极 201.5 203 213 96 113 147 145 147 50 48 25 178 M6
EDX2F-265
4极 224.5 203 213 96 113 147 145 147 50 48 25 178 M6
3极 213 209 219 96 113 147 145 158 60 48 25 181 M6
EDX2F-330
4极 261 209 219 96 113 147 145 158 60 48 25 181 M6
3极 213 209 219 80 175 119 209 158 60 48 25 181 M8
EDX2F-400
4极 261 209 219 80 175 119 209 158 60 48 25 181 M8
3极 233 238 232 80 175 141 209 158 70 55 30 208 M8
EDX2F-500
4极 288 238 232 140 175 141 209 158 70 55 30 208 M8
3极 309 225 225 180 185 181 280 202 80 40 40 264 M10
EDX2F-630
4极 389 225 225 240 185 181 280 202 80 40 40 264 M10
