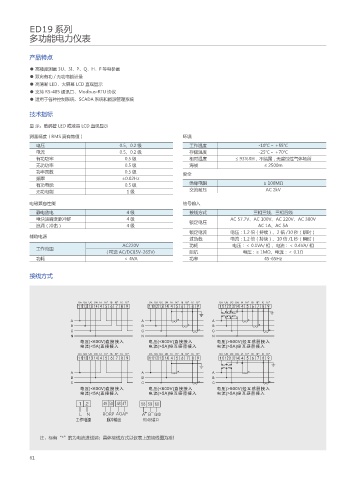

ED19 系列
多功能电力仪表

产品特点
● 高精度测量 3U、3I、P、Q、H、F 等电参量
● 双向有功 / 无功电能计量
● 高清晰 LED、大屏幕 LCD 直观显示
● 支持 RS-485 通讯口、Modbus-RTU 协议
● 适用于各种控制系统、SCADA 系统和能源管理系统

技术指标
显 示：数码管 LED 或液晶 LCD 直观显示

测量精度（RMS 真有效值） 环境
电压 0.5、0.2 级 工作温度 -10℃～ +55℃
电流 0.5、0.2 级 存储温度 -25℃～ +70℃
有功功率 0.5 级 相对湿度 ≤ 93%RH，不结露，无腐蚀性气体场所
无功功率 0.5 级 海拔 ≤ 2500m
功率因数 0.5 级 安全
频率 ±0.02Hz
有功电能 0.5 级 绝缘电阻 ≥ 100MΩ
无功电能 1级 交流耐压 AC 2kV

电磁兼容性能 信号输入
静电放电 4级 接线方式 三相三线、三相四线
电快速瞬变脉冲群 4级 额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V
浪涌（冲击） 4级 AC 1A、AC 5A
额定电流 电压：1.2 倍（持续）、2 倍 /10 秒（瞬时）
辅助电源 过负载 电流：1.2 倍（持续）、10 倍 /1 秒（瞬时）
AC220V 功耗 电压：＜ 0.1VA/ 相 、电流：＜ 0.4VA/ 相
工作范围
( 可选 AC/DC85V-265V) 阻抗 电压：≥ 1MΩ、电流：＜ 0.1Ω
功耗 ＜ 4VA 功率 45-65Hz

接线方式

注：标有“*”的为电流进线端；具体接线方式以仪表上的接线图为准！
