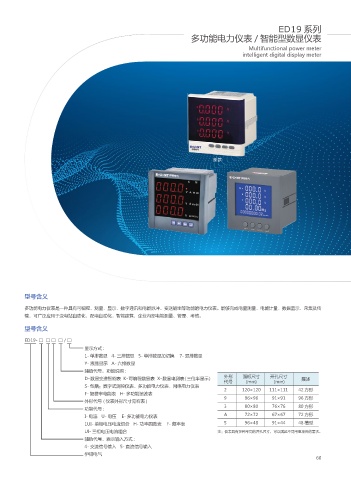

ED19 系列
多功能电力仪表 / 智能型数显仪表

Multifunctional power meter
intelligent digital display meter

新款

型号含义

多功能电力仪表是一种具有可编程、测量、显示、数字通讯和电能脉冲、变送输出等功能的电力仪表。能够完成电量测量、电能计量、数据显示、采集及传
输，可广泛应用于变电站自动化，配电自动化，智能建筑，企业内部电能测量、管理、考核。

型号含义

ED19- □ □ □ □ / □
显示方式 :
1- 单排数显 4- 三排数显 5- 单排数显加切换 7- 双排数显
Y- 液晶显示 A- 六排数显
辅助代号，功能说明 :
D-数显变送智能表 K-可编程数显表 X-数显电测表(三位半显示) 外形 面板尺寸 开孔尺寸 描述
(mm)
代号
(mm)
S- 包括：数字式测控仪表、多功能电力仪表、网络电力仪表
F- 复费率电能表 H- 多功能谐波表 2 120×120 111×111 42 方形
外形代号 ( 仪表外形尺寸见右表 ) 9 96×96 91×91 96 方形
功能代号 : 3 80×80 76×76 80 方形
I- 电流 U- 电压 E- 多功能电力仪表 A 72×72 67×67 72 方形
1UI- 单相电压电流组合 H- 功率因数表 F- 频率表 5 96×48 91×44 48 槽型
UI- 三相电压电流组合 注：仪表具有多种不同的开孔尺寸，可以满足不同用电场合的需求。
辅助代号，表示输入方式 :
4- 交流信号输入 5- 直流信号输入
