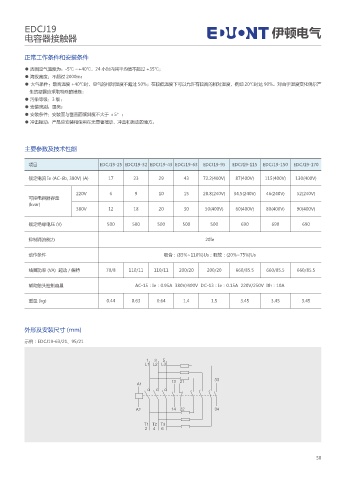

EDCJ19                                                                              伊顿电气
          电容器接触器



          正常工作条件和安装条件
          ● 周围空气温度为:-5℃ ~+40℃,24 小时内其平均值不超过 +35℃;
          ● 海拔高度:不超过 2000m;
          ● 大气条件:最高温度 +40℃时,空气的相对湿度不超过 50%;在较低温度下可以允许有较高的相对湿度,例如 20℃时达 90%。对由于温度变化偶尔产
           生的凝露应采取特殊的措施;
          ● 污染等级:3级;
          ● 安装类别:Ⅲ类;
          ● 安装条件:安装面与垂直面倾斜度不大于 ±5°;
          ● 冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。



          主要参数及技术性能


           项目                      EDCJ19-25 EDCJ19-32 EDCJ19-43 EDCJ19-63  EDCJ19-95  EDCJ19-115  EDCJ19-150  EDCJ19-170

           额定电流 Ie (AC-6b, 380V) (A)  17       23       29      43     72.2(400V)  87(400V)  115(400V)  130(400V)

                           220V        6       9        10      15     28.8(240V)  34.5(240V)  46(240V)  52(240V)
           可控电容器容量
           (kvar)
                           380V       12       18       20      30      50(400V)  60(400V)   80(400V)  90(400V)


           额定绝缘电压 (V)                 500      500     500      500      500        690       690        690

           抑制涌流能力                                                       20Ie

           动作条件                                          吸合:(85%~110%)Us;释放:(20%~75%)Us

           线圈功率 (VA)  起动 / 保持         70/8   110/11   110/11   200/20   200/20    660/85.5   660/85.5  660/85.5


           辅助触头控制容量                             AC-15:Ie:0.95A  380V/400V  DC-13:Ie:0.15A  220V/250V  Ith:10A

           重量 (kg)                    0.44    0.63     0.64     1.4       1.5       3.45      3.45       3.45




          外形及安装尺寸 (mm)

          示例:EDCJ19-63/21、95/21



                                                   -  -  -



                                                "



                                                "

                                                   5  5  5





                                                                                                              58
