EDX2F                                                                               伊顿电气
          交流接触器



          机械联锁

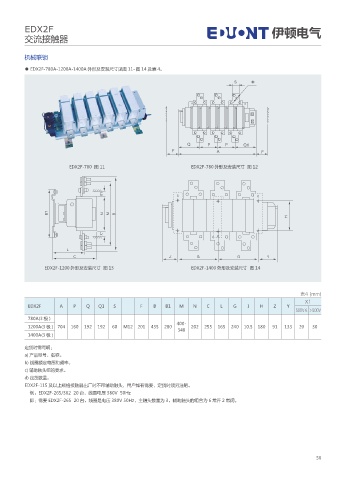

          ● EDX2F-780A-1200A-1400A 外形及安装尺寸见图 11- 图 14 及表 4。

                                                                                  S    Φ











                                                                 Q      P     P      Q1
                                                            F               A              F

                         EDX2F-780  图 11                           EDX2F-780 外形及安装尺寸  图 12




                                    X1                        c                          c
                                                              c             c            c
                 B1                 N  M  B
                                                                                                    H

                                                              c             c            c
                                    X1
                                                                          c c
                        L
                          C                                Z         G             G         Y
                EDX2F-1200 外形及安装尺寸  图 13                           EDX2F-1400 外形及安装尺寸  图 14



                                                                                                        表4 (mm)
                                                                                                          X1
           EDX2F      A   P    Q   Q1   S        F    B   B1   M   N    C    L   G    I   H    Z    Y
                                                                                                       500V≤ >500V
           780A(3 极 )
                                                              400-
           1200A(3 极 )  704  160  192  192  60  M12  201  435  280  202  255  165  240  10.5  180  91  133  20  30
                                                              348
           1400A(3 极 )
          定货时需写明:
          a) 产品型号、名称。
          b) 线圈额定电压和频率。
          c) 辅助触头组的要求。
          d) 定货数量。
          EDX2F-115 及以上规格接触器出厂时不带辅助触头,用户如有需要,定货时须另注明。
              例:EDX2F-265/362  20 台,线圈电压 380V  50Hz
              即:需要 EDX2F-265  20 台,线圈是电压 380V 50Hz,主触头数量为 3,辅助触头的组合为 6 常开 2 常闭。
