EDCJ19                                                                               伊顿电气
           电容器接触器

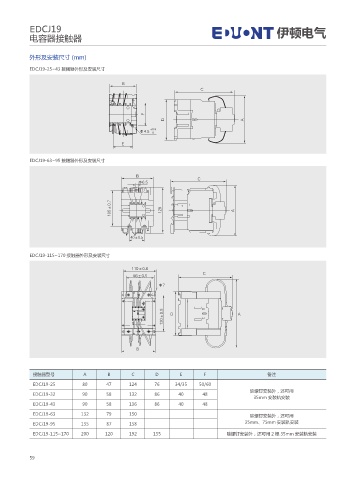

           外形及安装尺寸 (mm)
           EDCJ19-25~43 接触器外形及安装尺寸


                                           #
                                                                      $



                                                   '
                                                         %                           "

                                                 œ
                                           &


           EDCJ19-63~95 接触器外形及安装尺寸

                                                #                    $
                                                 œ


                                          d                                       "





                                                d


           EDCJ19-115~170 接触器外形及安装尺寸

                                                 d
                                                                       $
                                                 d
                                                        œ



                                                            d     %                "






                                                #




            接触器型号             A       B       C       D        E       F                     备注
            EDCJ19-25        80       47     124      76     34/35   50/60
                                                                                       除螺钉安装外,还可用
            EDCJ19-32        90       58     132      86      40       48
                                                                                        35mm 安装轨安装
            EDCJ19-43        90       58     136      86      40       48
            EDCJ19-63        132      79     150                                       除螺钉安装外,还可用
            EDCJ19-95        135      87     158                                     35mm、75mm 安装轨安装
            EDCJ19-115~170   200     120     192      155                      除螺钉安装外,还可用 2 根 35mm 安装轨安装
