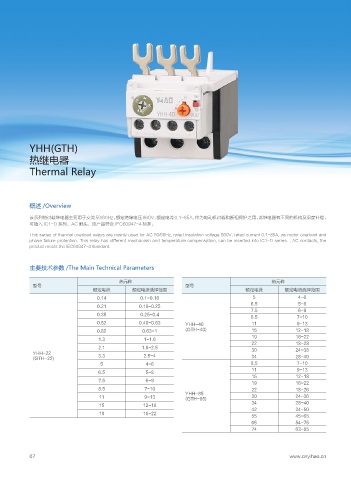

YHH(GTH)

热继电器

Thermal Relay

概述 /Overview

该系列热过载继电器主要用于交流50/60Hz，额定绝缘电压660V，额定电流0.1~85A，作为电动机过载和断相保护之用，此继电器有不同的机构及温度补偿，
可插入 IC1-D 系列、AC 触头，该产品符合 IEC60947-4 标准。
This series of thermal overload relays are mainly used for AC 50/60Hz, rated insulation voltage 660V, rated current 0.1~85A, as motor overload and
phase failure protection. This relay has different mechanism and temperature compensation, can be inserted into IC1-D series. , AC contacts, the
product meets the IEC60947-4 standard.

主要技术参数 /The Main Technical Parameters

热元件 热元件
型号 型号
额定电流 额定电流选择范围 额定电流 额定电流选择范围
0.14 0.1-0.16 5 4-6
6.5 5-8
0.21 0.16-0.25
7.5 6-9
0.35 0.25-0.4
8.5 7-10
0.52 0.40-0.63 YHH-40 11 9-13
0.82 0.63-1 (GTH-40) 15 12-18
19 16-22
1.3 1-1.6
22 18-28
2.1 1.6-2.5 30 24-38
YHH-22 3.3 2.5-4
(GTH-22) 34 28-40
5 4-6 8.5 7-10
11 9-13
6.5 5-8
15 12-18
7.5 6-9
19 16-22
8.5 7-10 22 18-26
YHH-85
11 9-13 (GTH-85) 30 24-36
15 12-18 34 28-40
42 34-50
19 16-22
55 45-65
65 54-75
74 63-85
