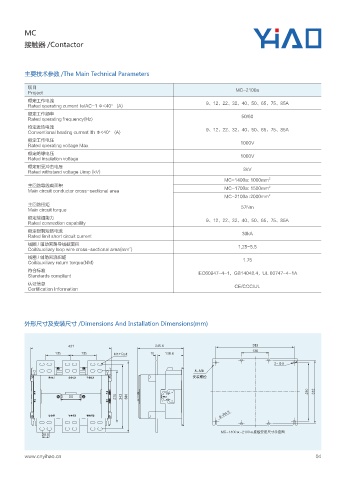

Page 7 - 乐清市一昊电气有限公司

MC

接触器 /Contactor

主要技术参数 /The Main Technical Parameters

项目 MC-2100a
Project
额定工作电流 9、12、22、32、40、50、65、75、85A
Rated operating current le/AC-1 Φ<40° (A)
额定工作频率
Rated operating frequency(Hz) 50/60
约定发热电流 9、12、22、32、40、50、65、75、85A
Conventional heating current Ith Φ<40° (A)
额定工作电压 1000V
Rated operating voltage Max
额定绝缘电压
Rated insulation voltage 1000V
额定耐受冲击电压 8kV
Rated withstand voltage Uimp (kV)
MC-1400a: 1000mm 2
主回路导线截面积 MC-1700a: 1500mm 2
Main circuit conductor cross-sectional area
MC-2100a :2000mm 2
主回路扭矩
Main circuit torque 57Nm
额定接通能力 9、12、22、32、40、50、65、75、85A
Rated connection capability
额定限制短路电流 30kA
Rated limit short circuit current
线圈 / 辅助回路导线截面积
2
Coil/auxiliary loop wire cross-sectional area(mm ) 1.25-5.5
线圈 / 辅助回流扭矩 1.75
Coil/auxiliary return torque(NM)
符合标准 IEC60947-4-1，GB14048.4，UL 60747-4-1A
Standards compliant
认证信息
Certification Information CE/CCC/UL

外形尺寸及安装尺寸 /Dimensions And Installation Dimensions(mm)

. #PMU
œ
.
߶ᜈᛂಞ

3

.$ _ ऄ౛߶ᜈࡆࠩᇧ਒ڎ

www.cnyihao.cn 04
