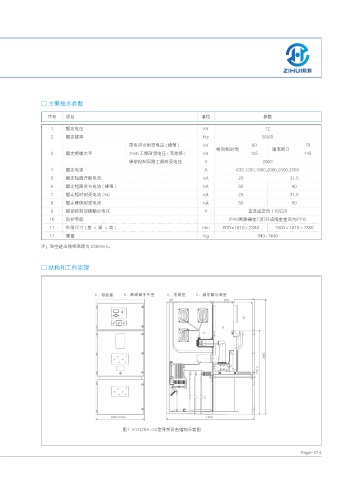

□ 主要技术参数

序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50/60
雷电冲击耐受电压 ( 峰值 ) kV 60 79
相间相对地 隔离断口
3 额定绝缘水平 1min 工频耐受电压 ( 有效值 ) kV 125 145
辅助控制回路工频耐受电压 V 2000
4 额定电流 A 630,1250,1600,2000,2500,3150
5 额定短路开断电流 kA 20 31.5
6 额定短路关合电流 ( 峰值 ) kA 50 80
7 额定短时耐受电流 (4s) kA 20 31.5
8 额定峰值耐受电流 kA 50 80
9 辅助控制回路额定电压 V 直流或交流 110/220
10 防护等级 IP4X(断路器室门打开或隔室室间为IP2X)
11 外形尺寸 ( 宽 × 深 ×高) mm 800×1810×2380 1000×1810×2380
12 重量 Kg 840~1440
注：架空进出线柜深度为 2360mm。

□ 结构和工作原理

# $ % &

&
$
#

%
