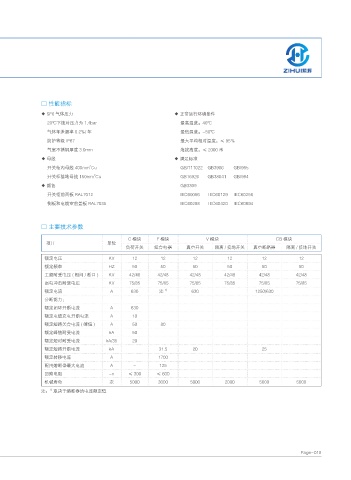

□ 性能指标
◆ SF6 气体压力 ◆ 正常运行环境条件
20℃下绝对压力为 1.4bar 最高温度：40℃
气体年泄漏率 0.2%/ 年 最低温度：-50℃
防护等级 IP67 最大平均相对温度：≤ 95％
气室不锈钢厚度 3.0mm 海拔高度：≤ 2000 米
◆ 母线 ◆ 满足标准
2
开关柜内母线 400mm Cu GB/T11022 GB3906 GBI985
2
开关柜接地母线 150mm Cu GB16926 GB38041 GBI984
◆ 颜色 GB3309
开关柜前面板 RAL7012 IEC60056 IEC60129 IEC60256
侧板和电缆室前盖板 RAL7035 IEC60298 IEC60420 IEC60694

□ 主要技术参数

C 模块 F 模块 V 模块 CB 模块
项目 单位
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关
额定电压 KV 12 12 12 12 12 12
额定频率 HZ 50 50 50 50 50 50
工频耐受电压 ( 相间 / 断口 ) KV 42/48 42/48 42/48 42/48 42/48 42/48
雷电冲击耐受电压 KV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 1) 630 1250/630
分断能力：
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定短路关合电流 ( 峰值 ) A 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/35 20
额定短路开断电流 kA 31.5 20 25
额定转移电流 A 1700
配用熔断器最大电流 A - 125
回路电阻 -n ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 2000 5000 5000
1)
注： 取决于熔断器的电流额定值
