Page 28 - 浙江紫辉电力设备有限公司
P. 28

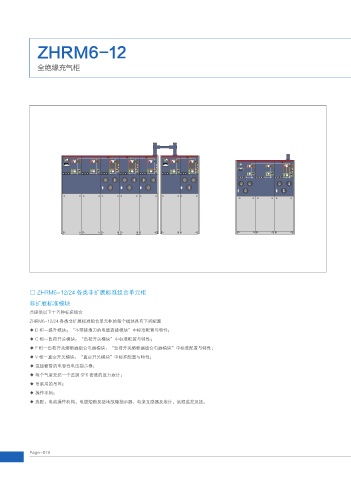

ZHRM6-12
全绝缘充气柜
□ ZHRM6-12/24 各类非扩展标准组合单元柜
非扩展标准模块
共提供以下十五种标装组合
ZHRM6-12/24 各类非扩展标准组合单元柜的每个模块具有下列配置
◆ D 柜一提升模块：“不带接地刀的电缆连接模块”中标准配置与特性；
◆ C 柜一负荷开关模块：“负荷开关模块”中标准配置与特性；
◆ F 柜一负荷开关熔断器组合电器模块：“负荷开关熔断器组合电器模块”中标准配置与特性；
◆ V 柜一真空开关模块：“真空开关模块”中标准配置与特性；
◆ 进线套管的电容性电压指示器；
◆ 每个气室安装一个监测 SF6 密度的压力表计；
◆ 吊装用的吊耳；
◆ 操作手柄；
◆ 选配：电动操作机构，电缆短路及接地故障指示器，电流互感器及表计，远程监控及接。
Page- 019
