P. 31

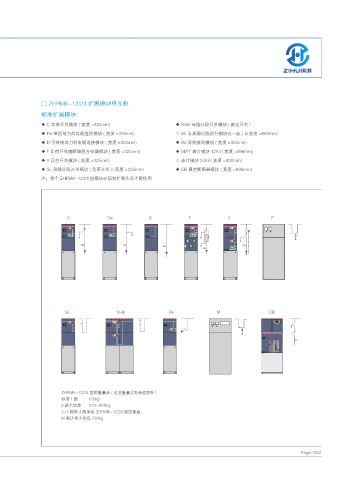

□ ZHRM6-12/24 扩展模块单元柜
标准扩展模块
◆ C 负荷开关模块 ( 宽度 =325mm) ◆ SvBr 母线分段开关模块 ( 真空开关 )
◆ De 带接地刀的电缆连接模块 ( 宽度 =325mm) ◇ SV 总是跟母线提升模块在一起 ( 总宽度 =650mm)
◆ D 不带接地刀的电缆连接模块 ( 宽度 =325mm) ◆ Be 母线接地模块 ( 宽度 =325mm)
◆ F 负荷开关熔断器组合电器模块 ( 宽度 =325mm) ◆ M/PT 表计模块 12KV( 宽度 =696mm)
◆ V 真空开关模块 ( 宽度 =325mm) ◇ 表计模块 24KV( 宽度 =900mm)
◆ SL 母线分段开关模块 ( 负荷开关 )( 宽度 =325mm) ◆ CB 真空断路器模块 ( 宽度 =696mm)
注：单个 ZHRM6-12/24 型模块必须加扩展头后才能使用
% &G & ( 8 2
5. 5X$T $G / %$
ZHRM6-12/24 型的重量表 ( 这些重量没有考虑附件 )
标准 1 路 130kg
6 路大约是 570-800kg
2-3 路和 4 路类似 ZHRM6-12/24 型的重量
M 表计柜大约是 250kg
Page- 022
