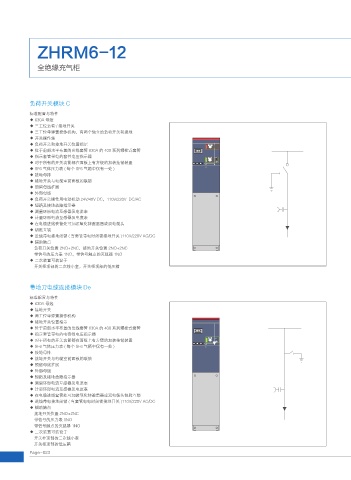

ZHRM6-12
全绝缘充气柜
负荷开关模块 C
标准配置与特性
◆ 630A 母线
◆ 三工位负荷 / 接地开关
◆ 三工位单弹簧操作机构，有两个独立的负荷开关和接地
◆ 开关操作轴
◆ 负荷开关和接地开关位置指示
◆ 位于前部水平布置的出线套管 630A 的 400 系列螺栓式套管
◆ 指示套管带电的窑性电压指示器
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
◆ 接地母排
◆ 接地开关与电缆室前面板的联锁
◆ 预留母线扩展
◆ 外部母线
◆ 负荷开关操作用电动机动 24V/48V DC，110V/220V DC/AC
◆ 短路及接地故障指示器
◆ 测量环形电流互感器及电流表
◆ 计量环形电流互感器及电度表
◆ 在电缆进线套管处可加装氧化锌避雷器或双电缆头
◆ 钥匙互锁
◆ 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )110V/220V AC/DC
◆ 辅助触点
负荷开关位置 2NO+2NC，接地开关位置 2NO+2NC
带信号的压力表 1NO，带信号触点的灭弧器 1NO
◆ 二次装置可装设于
开关柜顶部的二次线小室，开关柜顶部的低压箱
带地刀电缆连接模块 De
标准配置与特性
◆ 630A 母线
◆ 接地开关
◆ 两工位单弹簧操作机构
◆ 接地开关位置指示
◆ 位于前部水平布置的出线套管 630A 的 400 系列螺栓式套管
◆ 指示套管带电的电容性电压指示器
◆ 对于所有的开关功能都在面板上有方便的加装挂锁装置
◆ SF6 气体压力表 ( 每个 SF6 气箱中仅有一处 )
◆ 接地母排
◆ 接地开关与电缆室前面板的联锁
◆ 预留母线扩展
◆ 外部母线
◆ 短路及接地故障指示器
◆ 测量环形电流互感器及电流表
◆ 计量环形电流互感器及电度表
◆ 在电缆进线套管处可加装氧化锌避雷器或双电缆头钥匙互锁
◆ 进线带电接地闭锁 ( 当套管电电时闭锁接地开关 )110V/220V AC/DC
◆ 辅助触点
接地开关位置 2NO+2NC
带信号的压力表 1NO
带信号触点的灭弧器 1NO
◆ 二次装置可装设于
开关柜顶部的二次线小室
开关柜顶部的低压箱
