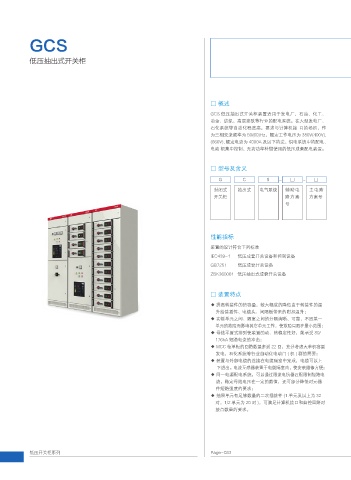

GCS
低压抽出式开关柜
□ 概述
GCS 低压抽出式开关柜装置适用于发电厂、石油、化工、
冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、
石化系统等自动化程度高，要求与计算机接 口的场所，作
为三相交流频率为 50(60)Hz，额定工作电压为 380V(400V),
(660V), 额定电流为 4000A 及以下的发、供电系统中的配电、
电动 机集中控制、无功功率补偿使用的低压成套配电装置。
□ 型号及含义
G C S - □ - □
封闭式 抽出式 电气系统 辅助电 主电路
开关柜 路方案 方案号
号
性能指标
装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK360001 低压抽出式成套开关设备
□ 装置特点
◆ 提高转接件的热容量，较大幅度的降低由于转接件的温
升给接插件、电缆头、间隔板带来的附加温升；
◆ 功能单元之间、隔室之间的分隔清晰、可靠，不因某一
单元的故障而影响其它单元工作，使故障局限在最小范围；
◆ 母线平置式排列使装置的动、热稳定性好，能承受 80/
176kA 短路电流的冲击；
◆ MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量
发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
◆ 装置与外部电缆的连接在电缆隔室中完成，电缆可以上
下进出。电流互感器装置于电缆隔室内，使安装维修方便；
◆ 同一电源配电系统，可以通过限流电抗器匹配限制短路电
流，稳定母线电压在一定的数值，还可部分降低对元器
件短路强度的要求；
◆ 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32
对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对
接点数量的要求。
