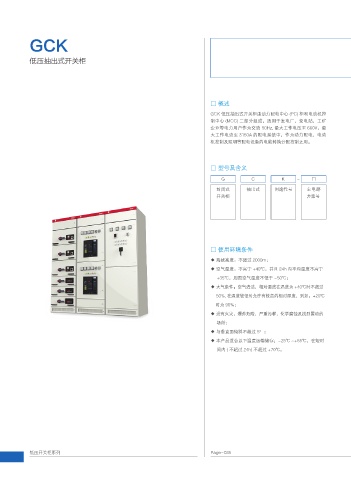

GCK

低压抽出式开关柜

□ 概述
GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控
制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿
企业等电力用户作为交流 50Hz, 最大工作电压至 660V，最
大工作电流至 3150A 的配电系统中，作为动力配电，电动
机控制及照明等配电设备的电能转换分配控制之用。

□ 型号及含义

G C K - □
封闭式 抽出式 用途代号 主电路
开关柜 方案号

□ 使用环境条件
◆ 海拔高度：不超过 2000m；
◆ 空气温度：不高于 +40℃，并且 24h 内平均温度不高于
+35℃，周围空气温度不低于 -50℃；
◆ 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过
50%, 在温度较低时允许有较高的相对湿度，列如：+20℃
时为 90%；
◆ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的
场所；
◆ 与垂直面倾斜不超过 5°；
◆ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时
间内 ( 不超过 24h) 不超过 +70℃。
