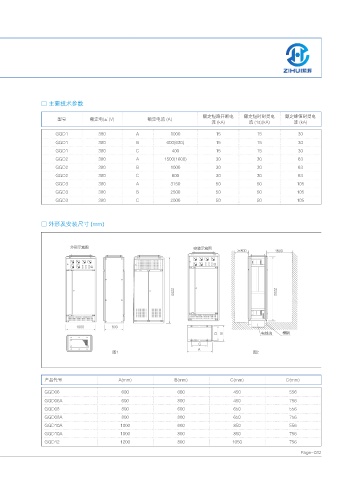

P. 41
□ 主要技术参数
额定短路开断电 额定短时耐受电 额定峰值耐受电
型号 额定电压 (V) 额定电流 (A)
流 (kA) 流 (1s)(kA) 流 (kA)
GGD1 380 A 1000 15 15 30
GGD1 380 B 600(630) 15 15 30
GGD1 380 C 400 15 15 30
GGD2 380 A 1500(1600) 30 30 63
GGD2 380 B 1000 30 30 63
GGD2 380 C 600 30 30 63
GGD3 380 A 3150 50 50 105
GGD3 380 B 2500 50 50 105
GGD3 380 C 2000 50 50 105
□ 外形及安装尺寸 (mm)
ߤ৬ሓપݓ ࢦᛯሓપݓ
ĺ
& $ Ⴧፏ๘ ඪᧁ
%
#
ݓ ݓ
产品代号 A(mm) B(mm) C(mm) D(mm)
GGD06 600 600 450 556
GGD06A 600 800 450 756
GGD08 800 600 650 556
GGD08A 800 800 650 756
GGD10A 1000 600 850 556
GGD10A 1000 800 850 756
GGD12 1200 800 1050 756
Page-032
