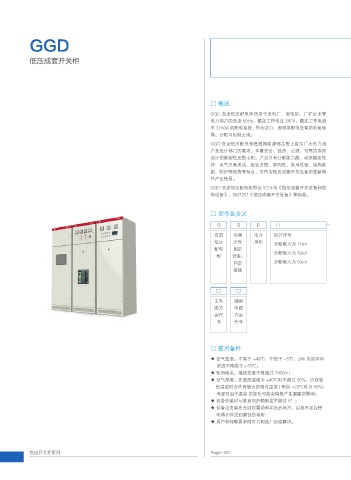

P. 40
GGD
低压成套开关柜
□ 概述
GGD 交流低压配电柜适用于发电厂、变电站、厂矿企业等
电力用户的交流 50Hz，额定工作电压 380V，额定工作电流
至 3150A 的配电系统 , 作为动力、照明及配电设备的电能转
换、分配与控制之用。
GGD 交流低压配电柜是根据能源部主管上级与广大电力用
户及设计部门的要求，本着安全、经济、合理、可靠的原则
设计的新型低压配电柜。产品具有分断能力高、动热稳定性
好、电气方案灵活、组合方便、系列性、实用性强、结构新
颖、防护等级高等特点，可作为低压成套开关设备的更新换
代产品使用。
GGD 交流低压配电柜符合 IEC439《低压成套开关设备和控
制设备》，GB7251《低压成套开关设备》等标准。
□ 型号及含义
G G D □ -
交流 电器 电力 设计序号
低压 元件 用柜 分断能力为 15kA
配电 固定
分断能力为 30kA
柜 安装、
固定 分断能力为 50kA
接线
□ □
主电 辅助
路方 电路
案代 方案
号 代号
□ 使用条件
◆ 空气温度：不高于 +40℃，不低于 -5℃，24h 内的平均
温度不得高于 +35℃；
◆ 使用地点：海拔高度不得超过 2000m；
◆ 空气湿度：在最高温度为 +40℃时不超过 50%，应在较
低温度时允许有较大的相对温度 ( 例如 +20℃时为 90%)
考虑到由于温度 的变化可能会偶然产生凝露的影响；
◆ 设备安装时与垂直面的倾斜度不超过 5°；
◆ 设备应安装在无剧烈震动和冲击的地方，以及不足以使
电器元件受到腐蚀的场所；
◆ 用户有特殊要求时可与制造厂协商解决。
低压开关柜系列 Page- 031
