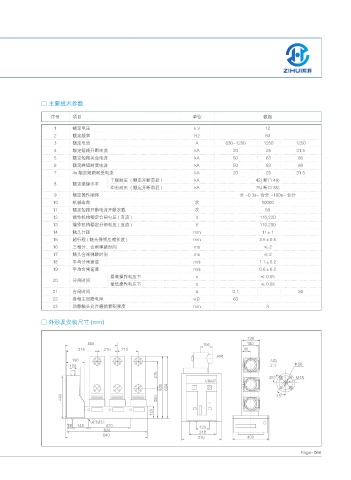

□ 主要技术参数

序号 项目 单位 数据
1 额定电压 k V 12
2 额定频率 Hz 50
3 额定电流 A 630~1250 1250 1250
4 额定短路开断电流 kA 20 25 31.5
5 额定短路关合电流 kA 50 63 80
6 额定峰值耐受电流 kA 50 63 80
7 4s 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) kA 42( 断口 48)
8 额定绝缘水平
冲击耐压 ( 额定开断前后 ) kA 75( 断口 85)
9 额定操作顺序 分 -0.3s- 合分 -180s- 合分
10 机械寿命 次 10000
11 额定短路开断电流开断次数 次 50
12 操作机构额定合闸电压 ( 直流 ) V 110,220
13 操作机构额定分闸电压 ( 直流 ) V 110,200
14 触头开距 mm 11±1
15 超行程 ( 触头弹簧压缩长度 ) mm 3.5±0.5
16 三相分、合闸弹跳时间 ms ≤2
17 触头合闸弹跳时间 ms ≤2
18 平均分闸速度 m/s 1.1±0.2
19 平均合闸速度 m/s 0.6±0.2
最高操作电压下 s ≤ 0.05
20 分闸时间
最低操作电压下 s ≤ 0.08
21 合闸时间 s 0.1 50
22 各相主回路电阻 uΩ 60
23 动静触头允许磨损累积厚度 mm 3

□ 外形及安装尺寸 (mm)

"ा
"ा
Ÿ
c .
7#.

c

.
