P. 77

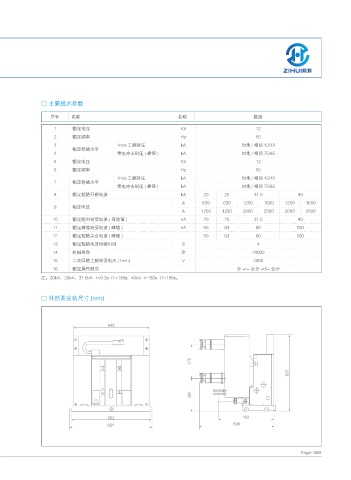

□ 主要技术参数
序号 名称 名称 数据
1 额定电压 KV 12
2 额定频率 Hz 50
3 1min 工频耐压 kA 对地 / 相间 42/48
额定绝缘水平
4 雷电冲击耐压 ( 峰值 ) kA 对地 / 相间 75/85
5 额定电压 KV 12
6 额定频率 Hz 50
1min 工频耐压 kA 对地 / 相间 42/48
7 额定绝缘水平
雷电冲击耐压 ( 峰值 ) kA 对地 / 相间 75/85
8 额定短路开断电流 kA 20 25 31.5 40
A 630 630 1250 1600 1250 1600
9 额定电流
A 1250 1250 2000 2500 2000 2500
10 额定短时耐受电流 ( 有效值 ) kA 20 25 31.5 40
11 额定峰值耐受电流 ( 峰值 ) kA 50 63 80 100
12 额定短路关合电流 ( 峰值 ) 50 63 80 100
13 额定短路电流持续时间 S 4
14 机械寿命 次 20000
15 二次回路工频耐受电压 (1min) V 2000
16 额定操作顺序 分 -t- 合分 -t1- 合分
注：20kA、25kA、31.5kA t=0.3s t1=180s; 40kA t=180s t1=180s。
□ 外形及安装尺寸 (mm)
Page- 068
