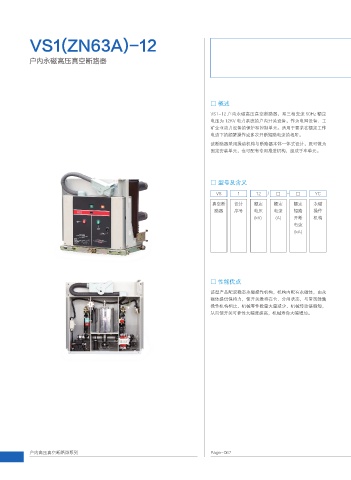

VS1(ZN63A)-12
户内永磁高压真空断路器
□ 概述
VS1-12 户内永磁高压真空断路器，系三相交流 50Hz 额定
电压为 12KV 电力系统的户内开关设备，作为电网设备、工
矿企业动力设备的保护和控制单元。适用于要求在额定工作
电流下的频繁操作或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为
固定安装单元，也可配有专用推进机构，组成手车单元。
□ 型号及含义
VS 1 12 / □ - □ YC
真空断 设计 额定 额定 额定 永磁
路器 序号 电压 电流 短路 操作
(kV) (A) 开断 机构
电流
(kA)
□ 性能优点
该型产品配双稳态永磁操作机构，机构内配有永磁体，由永
磁体提供保持力，使开关维持在合、分闸状态，与常规弹簧
操作机构相比、机械零件数量大量减少、机械传动链缩短，
从而使开关可靠性大幅度提高，机械寿命大幅增加。
