Page 79 - 浙江紫辉电力设备有限公司
P. 79

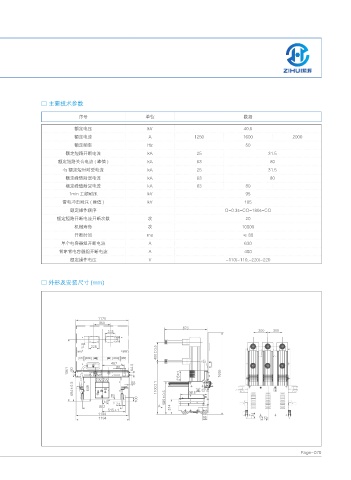

□ 主要技术参数
序号 单位 数据
额定电压 kV 40.5
额定电流 A 1250 1600 2000
额定频率 Hz 50
额定短路开断电流 kA 25 31.5
额定短路关合电流 ( 峰值 ) kA 63 80
4s 额定短时耐受电流 kA 25 31.5
额定峰值耐受电流 kA 63 80
额定峰值耐受电流 kA 63 80
1min 工频耐压 kV 95
雷电冲击耐压 ( 峰值 ) kV 185
额定操作顺序 O-0.3s-CO-180s-CO
额定短路开断电流开断次数 次 20
机械寿命 次 10000
开断时间 ms ≤ 80
单个电容器组开断电流 A 630
背靠背电容器组开断电流 A 400
额定操作电压 V -110/~110,-220/~220
□ 外形及安装尺寸 (mm)
d
d
d d
d
"
d
Page- 070
