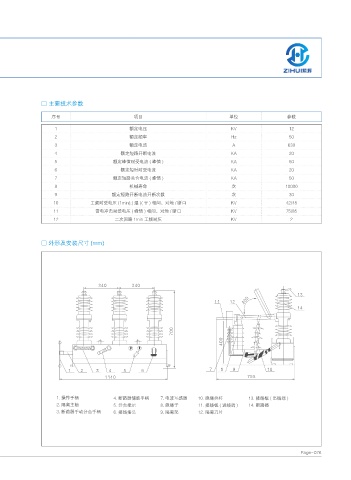

□ 主要技术参数
序号 项目 单位 参数
1 额定电压 KV 12
2 额定频率 Hz 50
3 额定电流 A 630
4 额定短路开断电流 KA 20
5 额定峰值耐受电流 ( 峰值 ) KA 50
6 额定短时耐受电流 KA 20
7 额定短路关合电流 ( 峰值 ) KA 50
8 机械寿命 次 10000
9 额定短路开断电流开断次数 次 30
10 工频耐受电压 (1min):( 湿 )( 干 ) 相间、对地 / 断口 KV 42/48
11 雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 KV 75/85
12 二次回路 1min 工频耐压 KV 2
□ 外形及安装尺寸 (mm)
喘喙喕 喘 喙喕
喖喘
喗 喕 喕
喖喖 喖喗
喖喙
喕
喕
喜
喕
喕
喙
喖 喗 喘 喙 喚 喛 喜 喝 喞 喖喕
喖喖喙喕 喜喚喚
1. 操作手柄 4. 断路器储能手柄 7. 电流互感器 10. 绝缘拉杆 13. 接线板 ( 出线端 )
2. 隔离主轴 5. 分合批示 8. 绝缘子 11. 接线板 ( 进线端 ) 14. 断路器
3. 断路器手动分合手柄 6. 接线插头 9. 隔离架 12. 隔离刀片
