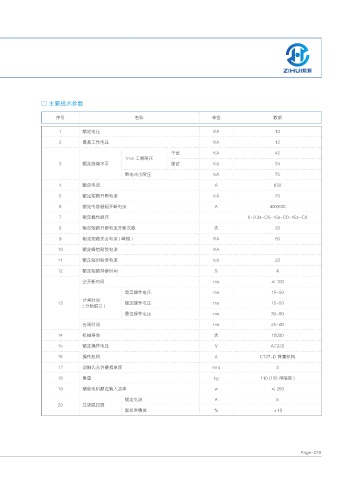

□ 主要技术参数

序号 名称 单位 数据

1 额定电压 KA 10
2 最高工作电压 KA 12
干试 KA 42
1min 工频耐压
3 额定绝缘水平 湿试 KA 34
雷电冲击耐压 KA 75
4 额定电流 A 630

5 额定短路开断电流 KA 20
6 额定电容器组开断电流 A 400/630
7 额定操作顺序 0-0.3s-C0-15s-C0-15s-C0
8 额定短路开断电流开断次数 次 20

9 额定短路关合电流 ( 峰值 ) KA 50
10 额定峰值耐受电流 KA
11 额定短时耐受电流 KA 20

12 额定短路持续时间 S 4
全开断时间 ms ≤ 100
最高操作电压 ms 15~50
分闸时间
13 额定操作电压 ms 15~50
( 分励脱口 )
最低操作电压 ms 30~60
合闸时间 ms 25~60

14 机械寿命 次 10000
15 额定操作电压 V AC220
16 操作机构 A CT37-D 弹簧机构
17 动触头允许磨损厚度 mm 3

18 重量 kg 110 (135 带隔离 )
19 储能电机额定输入功率 w ≤ 250
额定电流 A 5
20 过流脱扣器
脱扣准确度 % ±10
