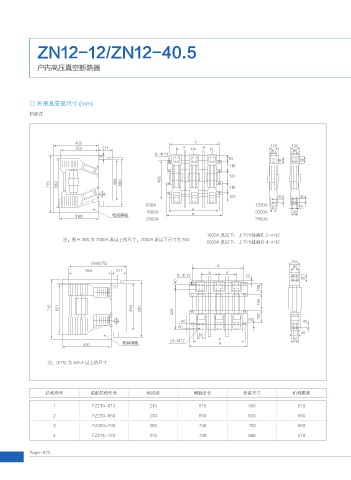

ZN12-12/ZN12-40.5
户内高压真空断路器
□ 外形及安装尺寸 (mm)
斜装式
F
C C
630A 1250A
1600A 2000A
ᅫ᩹ೞ
2500A 3150A
1600A 及以下：上下出线端孔 2-m12
注：图中 360 为 2000A 及以上的尺寸：2000A 及以下尺寸为 350
2000A 及以下：上下出线端孔 4-m12
F
C C
/
ᅫ᩹ೞ
注：(575) 为 40KA 以上的尺寸
结构序号 装配结构代号 相间距 横躺全长 安装尺寸 机构箱宽
1 FZ210-610 210 610 586 510
2 FZ230-650 230 650 620 560
3 FZ250-740 250 740 700 560
4 FZ275-720 275 720 696 510
