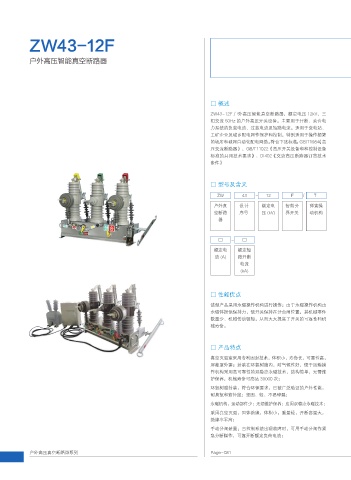

ZW43-12F
户外高压智能真空断路器
□ 概述
ZW43-12F 户外高压智能真空断路器，额定电压 12kV、三
相交流 50Hz 的户外高压开关设备。主要用于开断、关合电
力系统的负载电流、过载电流及短路电流。适用于变电站、
工矿企业及城乡配电网作保护和控制，特别适用于操作频繁
的场所和城网自动化配电网络。符合下述标准：GB/T1984《高
压交流断路器》、GB/T11022《高压开关设备和和控制设备
标准的共用技术要求》、DI402《交流高压断路器订货技术
条件》
□ 型号及含义
ZW 43 - 12 F / T
户外真 设计 额定电 智能分 弹簧操
空断路 序号 压 (kV) 界开关 动机构
器
□ - □
额定电 额定短
流 (A) 路开断
电流
(kA)
□ 性能优点
该型产品采用永磁操作机构进行操作；由于永磁操作机构由
永磁体提供保持力，使开关保持在分合闸位置，其机械零件
数量少、机械传动链短，从而大大提高了开关的可靠性和机
械寿命。
□ 产品特点
真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，
屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输操
作机构采用高可靠性的双稳态永磁技术，结构简单，无需维
护保养，机械寿命可高达 30000 次；
环氧树腊封装：符合环保要求：已被广泛验证的户外性能：
耐臭氧和紫外线；坚固、轻、不易碎裂；
永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，
绝缘水平高；
手动分闸装置：当控制系统出现故障时，可用手动分闸作紧
急分断操作，可靠开断额定负荷电流；
