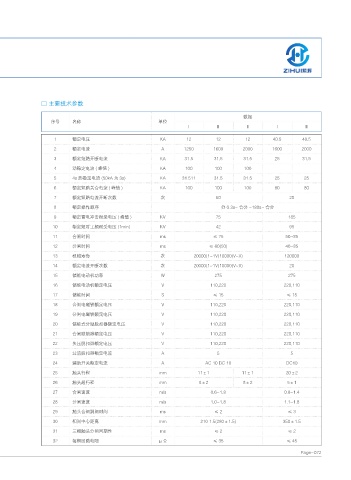

□ 主要技术参数

数据
序号 名称 单位
Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ
1 额定电压 KA 12 12 12 40.5 40.5

2 额定电流 A 1250 1600 2000 1600 2000
3 额定短路开断电流 KA 31.5 31.5 31.5 25 31.5
4 动稳定电流 ( 峰值 ) KA 100 100 100
5 4s 热稳定电流 (50kA 为 3s) KA 31.511 31.5 31.5 25 25
6 额定短路关合电流 ( 峰值 ) KA 100 100 100 80 80
7 额定短路电流开断次数 次 50 20
8 额定操作顺序 分 0.3s- 合分 -180s- 合分
9 额定雷电冲击耐受电压 ( 峰值 ) KV 75 185
10 额定短时工频耐受电压 (1min) KV 42 95
11 合闸时间 ms ≤ 75 50~85
12 分闸时间 ms ≤ 60(50) 40~85
13 机械寿命 次 20000(1~1V)10000(V~X) 120000
14 额定电流开断次数 次 20000(1~1V)10000(V~X) 20

15 储能电动机功率 W 275 275
16 储能电动机额定电压 V 110,220 220,110
17 储能时间 S ≤ 15 ≤ 15
18 合闸电磁铁额定电压 V 110,220 220,110
19 分闸电磁铁额定电压 V 110,220 220,110
20 储能式分励脱扣器额定电压 V 110,220 220,110
21 合闸联锁器额定电压 V 110,220 220,110
22 失压脱扣器额定电压 V 110,220 220,110
23 过流脱扣器额定电流 A 5 5

24 辅助开关额定电流 A AC 10 DC 10 DC10
25 触头行程 mm 11±1 11±1 20±2
26 触头超行程 mm 8±2 8±2 5±1
27 合闸速度 m/s 0.6~1.8 0.8~1.4
28 分闸速度 m/s 1.0~1.8 1.1~1.8
29 触头合闸跳闸时间 ms ≤2 ≤3
30 相间中心距离 mm 210 1.5(280±1.5) 350±1.5
31 三相触头分闸同期性 ms ≤2 ≤2
32 每相回路电阻 μΩ ≤ 35 ≤ 45

Page- 072
